Шарнирный подшипник ШС10ВК
Подшипник ШС10ВК — это отечественный шарнирный подшипник, обозначение основновного исполнения ШС10, размер 10*0*9 мм.
Стандарт: ГОСТ
Бренд: ГОСТ
Внутренний диаметр: 10 мм
Наружный диаметр: 0 мм
Ширина: 9 мм
Масса: 0 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника ШС10ВК
Производитель ГОСТ
Подшипники произведенные по стандартам ГОСТ (Государственный стандарт), соответствуют требованиям, установленным для отечественной промышленности. Стандарты регламентируют размеры, материалы, точность изготовления и устойчивость к нагрузкам. Они отличаются надежностью и долговечностью, а также совместимостью с оборудованием, разработанным по советским и российским техническим нормам.
Классификация:
- Основной тип - шарнирный;
Прочие характеристики:
- Номер по - шс10вк;

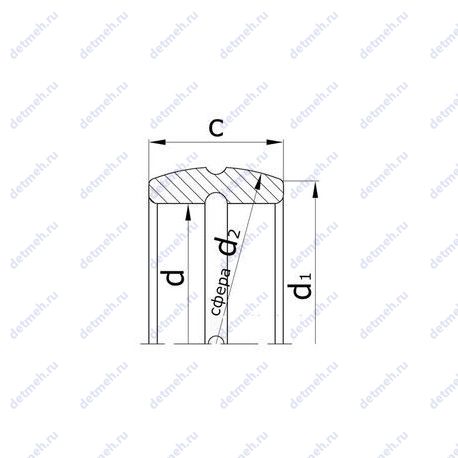

- (d1) диаметр пересечения сферы с торцом кольца подшипника. мм - 13;
- (d2) диаметр сфер колец подшипника. мм - 16;
Габаритные и посадочные размеры:
- Внутренний диаметр - 10 мм;
- (с) ширина внутреннего кольца. мм - 9;
В таблице приведены основные размеры подшипника ШС10ВК, технические характеристики и номинальные значения.
Таблица модификаций подшипника ШС10ВК
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| ШС10 | Основное исполнение. | 10 | 20 | 6 | 0.012 |
| 2ШС10 | С отверстиями и канавками для смазки во внутреннем кольце.. | 10 | 30 | 14 | 0.05 |
| ЕШС10 | Шарнирный подшипник. | 10 | 19 | 6 | 0.012 |
| ШС10 К | С отверстиями и канавками для смазки во внутреннем кольце.. Канавка и отверстие для смазки на внутреннем и наружном кольцах.. | 10 | 16 | 6 | 0.01 |
| ШС10 Ю | С отверстиями и канавками для смазки во внутреннем кольце.. Одно или два кольца из нержавеющей стали.. | 10 | 16 | 6 | 0.01 |
| ЕШС10К | Канавка и отверстие для смазки на внутреннем и наружном кольцах.. | 10 | 19 | 6 | 0.012 |
| 2ШС10 Ю | С отверстиями и канавками для смазки во внутреннем кольце.. Одно или два кольца из нержавеющей стали.. | 10 | 30 | 14 | 0.05 |
| ШС10 ЮТ | С отверстиями и канавками для смазки во внутреннем кольце.. Температура отпуска: 200°, Рабочая температура: 160°. Одно или два кольца из нержавеющей стали.. | 10 | 20 | 6 | 0.012 |
| ШС10 Ю1 | С отверстиями и канавками для смазки во внутреннем кольце.. Одно или два кольца из нержавеющей стали.. | 10 | 16 | 6 | 0.01 |
| НУ ШС10 | Шарнирный подшипник. | 10 | 16 | 6 | 0.01 |
| ЕШС10ВК | Отдельное внутреннее кольцо шарнирного подшипника.. | 10 | 0 | 9 | 0 |
| 2ШС10 К | С отверстиями и канавками для смазки во внутреннем кольце.. Канавка и отверстие для смазки на внутреннем и наружном кольцах.. | 10 | 30 | 14 | 0.05 |
| 2ШС10ВК | С отверстиями и канавками для смазки во внутреннем кольце.. Отдельное внутреннее кольцо шарнирного подшипника.. | 10 | 30 | 14 | 0.05 |
| 2ШС10 ЮТ | С отверстиями и канавками для смазки во внутреннем кольце.. Температура отпуска: 200°, Рабочая температура: 160°. Одно или два кольца из нержавеющей стали.. | 10 | 30 | 14 | 0.05 |
| ШС10 ЮВК | С отверстиями и канавками для смазки во внутреннем кольце.. Одно или два кольца из нержавеющей стали.. Отдельное внутреннее кольцо шарнирного подшипника.. | 10 | 16 | 6 | 0.01 |
| ШС10 Ю1Т | С отверстиями и канавками для смазки во внутреннем кольце.. Температура отпуска: 200°, Рабочая температура: 160°. Одно или два кольца из нержавеющей стали.. | 10 | 16 | 6 | 0.01 |
| НУШС10 ВК | Отдельное внутреннее кольцо шарнирного подшипника.. | 10 | 16 | 6 | 0.01 |
| НУ ШС10 К | Канавка и отверстие для смазки на внутреннем и наружном кольцах.. | 10 | 16 | 6 | 0.01 |
| НУ ШС10 Ю | Одно или два кольца из нержавеющей стали.. | 10 | 20 | 9 | 0.0117 |
| ШС10 Ю2УТ | С отверстиями и канавками для смазки во внутреннем кольце.. Температура отпуска: 200°, Рабочая температура: 160°. Уменьшенный внутренний осевой зазор.. Поверхность скольжения – нержавеющая сталь/серебро (покрытие сферы внутреннего кольца серебром).. | 10 | 16 | 6 | 0.01 |
| НУ 2ШС10 Ю | Пониженная точность вращения.. Все детали или часть деталей из нержавеющей стали.. | 10 | 30 | 14 | 0.05 |
| 2ШС10 Ю2УТ | С отверстиями и канавками для смазки во внутреннем кольце.. Температура отпуска: 200°, Рабочая температура: 160°. Уменьшенный внутренний осевой зазор.. Поверхность скольжения – нержавеющая сталь/серебро (покрытие сферы внутреннего кольца серебром).. | 10 | 30 | 14 | 0.05 |
| НУ ШС10 ЮТ | Температура отпуска: 200°, Рабочая температура: 160°. Одно или два кольца из нержавеющей стали.. | 10 | 16 | 6 | 0.01 |
| НУ ШС10 Ю1 | Одно или два кольца из нержавеющей стали.. | 10 | 16 | 6 | 0.01 |
| НУШС10 ЮТВК | Температура отпуска: 200°, Рабочая температура: 160°. Одно или два кольца из нержавеющей стали.. Отдельное внутреннее кольцо шарнирного подшипника.. | 10 | 16 | 6 | 0.01 |
| НУ ШС10 Ю1Т | Температура отпуска: 200°, Рабочая температура: 160°. Одно или два кольца из нержавеющей стали.. | 10 | 16 | 6 | 0.01 |
| НУ 2ШС10 ЮТ | Пониженная точность вращения.. Температура отпуска: 200°, Рабочая температура: 160°. Все детали или часть деталей из нержавеющей стали.. | 10 | 30 | 14 | 0.05 |
Модификации подшипника ШС10ВК - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
