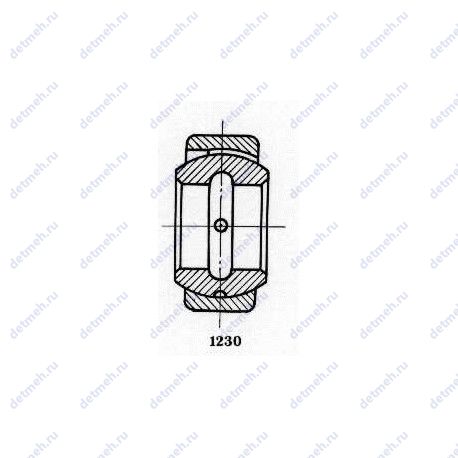

Шарнирный подшипник НУ ШС10 Ю1
Подшипник НУ ШС10 Ю1 — это отечественный шарнирный подшипник, обозначение основновного исполнения ШС10, размер 10*16*6 мм.
Стандарт: ГОСТ
Бренд: ГПЗ-3
Внутренний диаметр: 10 мм
Наружный диаметр: 16 мм
Ширина: 6 мм
Масса: 0.01 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс Ю — Одно или два кольца из нержавеющей стали.
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника НУ ШС10 Ю1
Производитель ГПЗ-3
ОАО "Саратовский подшипниковый завод"
Прочие характеристики:
- Уплотнение: нет
- ГОСТ: ту 3901
- Номер по ГОСТ: нушс10 ю1
Пропускная способность:
- Co (kN) Грузоподъемность статическая: 26
- C (kN) Грузоподъемность динамическая: 23.5
Габаритные и посадочные размеры:
- m (кг) Масса: 0.0122
- В (мм) Ширина: 6/9
- D (мм) Наружный диаметр: 20
- d (мм) Внутренний диаметр: 10
- Ширина наружной обоймы (C): 6 мм.
- Масса: 0.0114 кг
- Ширина (высота) (B): 9 мм.
- Внешний диаметр: 20. мм
- Внутренний диаметр: 10. мм
Классификация:
- Обозначение: ну шс10 ю1
- Основной тип: шарнирный
В таблице приведены основные размеры подшипника НУ ШС10 Ю1, технические характеристики и номинальные значения.
Таблица модификаций подшипника НУ ШС10 Ю1
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| ШС10 | Основное исполнение. | 10 | 20 | 6 | 0.012 |
| 2ШС10 | С отверстиями и канавками для смазки во внутреннем кольце.. | 10 | 30 | 14 | 0.05 |
| ЕШС10 | Шарнирный подшипник. | 10 | 19 | 6 | 0.012 |
| ШС10 К | С отверстиями и канавками для смазки во внутреннем кольце.. Канавка и отверстие для смазки на внутреннем и наружном кольцах.. | 10 | 16 | 6 | 0.01 |
| ШС10ВК | С отверстиями и канавками для смазки во внутреннем кольце.. Отдельное внутреннее кольцо шарнирного подшипника.. | 10 | 0 | 9 | 0 |
| ШС10 Ю | С отверстиями и канавками для смазки во внутреннем кольце.. Одно или два кольца из нержавеющей стали.. | 10 | 16 | 6 | 0.01 |
| ЕШС10К | Канавка и отверстие для смазки на внутреннем и наружном кольцах.. | 10 | 19 | 6 | 0.012 |
| 2ШС10 Ю | С отверстиями и канавками для смазки во внутреннем кольце.. Одно или два кольца из нержавеющей стали.. | 10 | 30 | 14 | 0.05 |
| ШС10 ЮТ | С отверстиями и канавками для смазки во внутреннем кольце.. Температура отпуска: 200°, Рабочая температура: 160°. Одно или два кольца из нержавеющей стали.. | 10 | 20 | 6 | 0.012 |
| ШС10 Ю1 | С отверстиями и канавками для смазки во внутреннем кольце.. Одно или два кольца из нержавеющей стали.. | 10 | 16 | 6 | 0.01 |
| НУ ШС10 | Шарнирный подшипник. | 10 | 16 | 6 | 0.01 |
| ЕШС10ВК | Отдельное внутреннее кольцо шарнирного подшипника.. | 10 | 0 | 9 | 0 |
| 2ШС10 К | С отверстиями и канавками для смазки во внутреннем кольце.. Канавка и отверстие для смазки на внутреннем и наружном кольцах.. | 10 | 30 | 14 | 0.05 |
| 2ШС10ВК | С отверстиями и канавками для смазки во внутреннем кольце.. Отдельное внутреннее кольцо шарнирного подшипника.. | 10 | 30 | 14 | 0.05 |
| ШС10 Ю1Т | С отверстиями и канавками для смазки во внутреннем кольце.. Температура отпуска: 200°, Рабочая температура: 160°. Одно или два кольца из нержавеющей стали.. | 10 | 16 | 6 | 0.01 |
| ШС10 ЮВК | С отверстиями и канавками для смазки во внутреннем кольце.. Одно или два кольца из нержавеющей стали.. Отдельное внутреннее кольцо шарнирного подшипника.. | 10 | 16 | 6 | 0.01 |
| 2ШС10 ЮТ | С отверстиями и канавками для смазки во внутреннем кольце.. Температура отпуска: 200°, Рабочая температура: 160°. Одно или два кольца из нержавеющей стали.. | 10 | 30 | 14 | 0.05 |
| НУШС10 ВК | Отдельное внутреннее кольцо шарнирного подшипника.. | 10 | 16 | 6 | 0.01 |
| НУ ШС10 К | Канавка и отверстие для смазки на внутреннем и наружном кольцах.. | 10 | 16 | 6 | 0.01 |
| ШС10 Ю2УТ | С отверстиями и канавками для смазки во внутреннем кольце.. Температура отпуска: 200°, Рабочая температура: 160°. Уменьшенный внутренний осевой зазор.. Поверхность скольжения – нержавеющая сталь/серебро (покрытие сферы внутреннего кольца серебром).. | 10 | 16 | 6 | 0.01 |
| НУ ШС10 ЮТ | Температура отпуска: 200°, Рабочая температура: 160°. Одно или два кольца из нержавеющей стали.. | 10 | 16 | 6 | 0.01 |
| НУ 2ШС10 Ю | Пониженная точность вращения.. Все детали или часть деталей из нержавеющей стали.. | 10 | 30 | 14 | 0.05 |
| 2ШС10 Ю2УТ | С отверстиями и канавками для смазки во внутреннем кольце.. Температура отпуска: 200°, Рабочая температура: 160°. Уменьшенный внутренний осевой зазор.. Поверхность скольжения – нержавеющая сталь/серебро (покрытие сферы внутреннего кольца серебром).. | 10 | 30 | 14 | 0.05 |
| НУ 2ШС10 ЮТ | Пониженная точность вращения.. Температура отпуска: 200°, Рабочая температура: 160°. Все детали или часть деталей из нержавеющей стали.. | 10 | 30 | 14 | 0.05 |
| НУ ШС10 Ю1Т | Температура отпуска: 200°, Рабочая температура: 160°. Одно или два кольца из нержавеющей стали.. | 10 | 16 | 6 | 0.01 |
| НУШС10 ЮТВК | Температура отпуска: 200°, Рабочая температура: 160°. Одно или два кольца из нержавеющей стали.. Отдельное внутреннее кольцо шарнирного подшипника.. | 10 | 16 | 6 | 0.01 |
Модификации подшипника НУ ШС10 Ю1 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
