Шарнирный подшипник ШС100ВК
Подшипник ШС100ВК — это отечественный шарнирный подшипник, обозначение основновного исполнения ШС100, размер 100*0*70 мм.
Стандарт: ГОСТ
Бренд: ГОСТ
Внутренний диаметр: 100 мм
Наружный диаметр: 0 мм
Ширина: 70 мм
Масса: 0 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника ШС100ВК
Производитель ГОСТ
Подшипники произведенные по стандартам ГОСТ (Государственный стандарт), соответствуют требованиям, установленным для отечественной промышленности. Стандарты регламентируют размеры, материалы, точность изготовления и устойчивость к нагрузкам. Они отличаются надежностью и долговечностью, а также совместимостью с оборудованием, разработанным по советским и российским техническим нормам.
Классификация:
- Основной тип - шарнирный;
Прочие характеристики:
- Номер по - шс100вк;

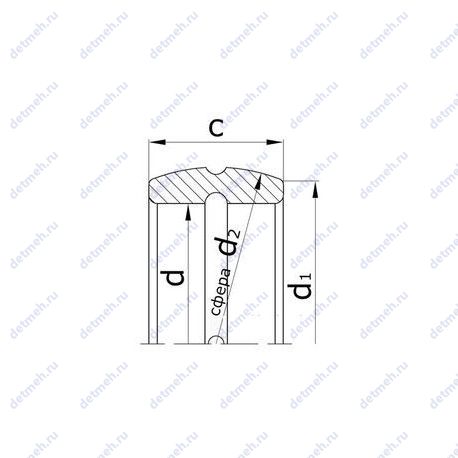

- (d1) диаметр пересечения сферы с торцом кольца подшипника. мм - 109;
- (d2) диаметр сфер колец подшипника. мм - 130;
Габаритные и посадочные размеры:
- Внутренний диаметр - 100 мм;
- (с) ширина внутреннего кольца. мм - 70;
В таблице приведены основные размеры подшипника ШС100ВК, технические характеристики и номинальные значения.
Таблица модификаций подшипника ШС100ВК
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| ШС100 | Основное исполнение. | 100 | 150 | 55 | 4.48 |
| 8ШС100 | С отверстиями и канавками для смазки во внутреннем кольце.. | 100 | 125 | 30 | 0.92 |
| ШС100К | С отверстиями и канавками для смазки во внутреннем кольце.. Канавка и отверстие для смазки на внутреннем и наружном кольцах.. | 100 | 150 | 55 | 4.48 |
| 8ШС100 К | С отверстиями и канавками для смазки во внутреннем кольце.. Канавка и отверстие для смазки на внутреннем и наружном кольцах.. | 100 | 125 | 30 | 0.92 |
| 8ШС100 Б | С отверстиями и канавками для смазки во внутреннем кольце.. Одно или два кольца из бронзы.. | 100 | 125 | 30 | 0.92 |
| 8ШС100 К1 | С отверстиями и канавками для смазки во внутреннем кольце.. Канавка и отверстие для смазки на наружном кольце.. | 100 | 125 | 30 | 0.92 |
| НУ 8ШС100 Б | Малый внутренний зазор.. Одно или два кольца из бронзы.. | 100 | 125 | 30 | 0.92 |
Модификации подшипника ШС100ВК - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
