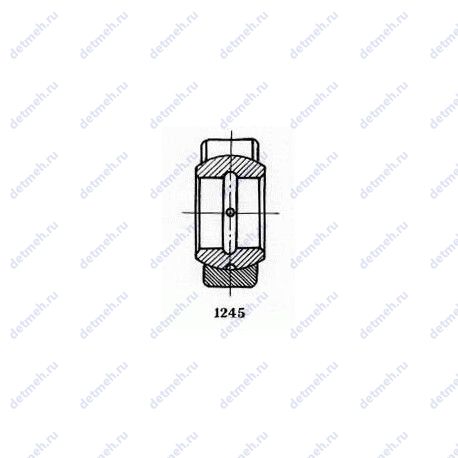

Шарнирный подшипник ШС100
Подшипник ШС100 — это отечественный шарнирный подшипник, является основным конструктивным исполнением, размер 100*150*55 мм.
Импортный аналог - GE100C.
Стоимость подшипника отправляется по запросу
Узнать цену
Префикс ШС — С отверстиями и канавками для смазки во внутреннем кольце.
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника ШС100
Производитель ГПЗ-3+
ОАО "Саратовский подшипниковый завод"
Прочие характеристики:
- (d2) диаметр сфер колец подшипника. мм: 130
- Материал Марка стали: шх-15
- ГОСТ: ГОСТ 3635
- (d1) диаметр пересечения сферы с торцом кольца подшипника. мм: 109
- Размеры. мм: 100x150x55
- Номер по ГОСТ: шс100
Пропускная способность:
- Co (kN) Грузоподъемность статическая: 3000
- C (kN) Грузоподъемность динамическая: 600
Габаритные и посадочные размеры:
- m (кг) Масса: 4.48
- В (мм) Ширина: 55/70
- D (мм) Наружный диаметр: 150
- d (мм) Внутренний диаметр: 100
- (с) ширина внутреннего кольца. мм: 70
- Масса: 4.48 кг
- Радиус наружней фаски: 2
- Ширина (высота) (B): 55
- Внешний диаметр: 150 мм
- Внутренний диаметр: 100 мм
Классификация:
- Обозначение: шс100
- Основной тип: шарнирный
Производитель ГОСТ+
Подшипники произведенные по стандартам ГОСТ (Государственный стандарт), соответствуют требованиям, установленным для отечественной промышленности. Стандарты регламентируют размеры, материалы, точность изготовления и устойчивость к нагрузкам. Они отличаются надежностью и долговечностью, а также совместимостью с оборудованием, разработанным по советским и российским техническим нормам.
Прочие характеристики:
- Поверхностью скольжения: сталь-сталь
Классификация:
- Основной тип: шарнирный
В таблице приведены основные размеры подшипника ШС100, технические характеристики и номинальные значения.
Таблица модификаций подшипника ШС100
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 8ШС100 | С отверстиями и канавками для смазки во внутреннем кольце.. | 100 | 125 | 30 | 0.92 |
| ШС100К | С отверстиями и канавками для смазки во внутреннем кольце.. Канавка и отверстие для смазки на внутреннем и наружном кольцах.. | 100 | 150 | 55 | 4.48 |
| ШС100ВК | С отверстиями и канавками для смазки во внутреннем кольце.. Отдельное внутреннее кольцо шарнирного подшипника.. | 100 | 0 | 70 | 0 |
| 8ШС100 К | С отверстиями и канавками для смазки во внутреннем кольце.. Канавка и отверстие для смазки на внутреннем и наружном кольцах.. | 100 | 125 | 30 | 0.92 |
| 8ШС100 Б | С отверстиями и канавками для смазки во внутреннем кольце.. Одно или два кольца из бронзы.. | 100 | 125 | 30 | 0.92 |
| 8ШС100 К1 | С отверстиями и канавками для смазки во внутреннем кольце.. Канавка и отверстие для смазки на наружном кольце.. | 100 | 125 | 30 | 0.92 |
| НУ 8ШС100 Б | Малый внутренний зазор.. Одно или два кольца из бронзы.. | 100 | 125 | 30 | 0.92 |
Модификации подшипника ШС100 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника ШС100
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| ГПЗ-3 | ШС100 | 100 | 150 | 55 | ГОСТ |
| ГОСТ | ШС100 | 100 | 150 | 55 | ГОСТ |
Аналог подшипника ШС100 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
