Шариковый подшипник 246120

Подшипник 246120 — это отечественный шариковый радиально-упорный подшипник, сдвоенный, наружные кольца обращены друг к другу широкими торцами, угол контакта 26º, является основным конструктивным исполнением, размер 100*150*48 мм.

Стандарт: ГОСТ
Бренд: ГОСТ
Внутренний диаметр: 100 мм
Наружный диаметр: 150 мм
Ширина: 48 мм
Масса: 2.58 кг

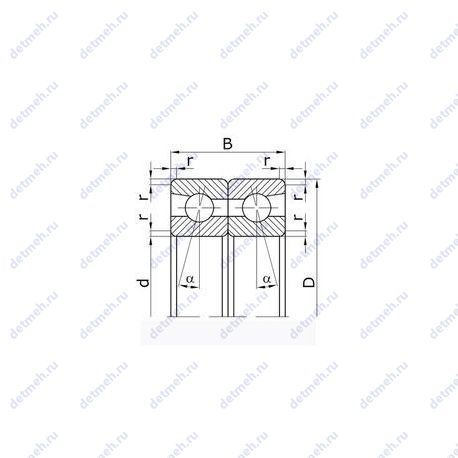

Подшипник 246120 чертеж — Чертеж подшипника 246120

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника 246120

Производитель ГОСТ

Подшипники произведенные по стандартам ГОСТ (Государственный стандарт), соответствуют требованиям, установленным для отечественной промышленности. Стандарты регламентируют размеры, материалы, точность изготовления и устойчивость к нагрузкам. Они отличаются надежностью и долговечностью, а также совместимостью с оборудованием, разработанным по советским и российским техническим нормам.

Классификация:

Основной тип - шариковый радиально-упорный;
Тела качения - шарики;
Нагрузка - радиальная и осевая;

Прочие характеристики:

Номер по - 246120;
Размеры. мм - 100x150x48;
alf. град - 26;

Габаритные и посадочные размеры:

Внутренний диаметр - 100 мм;
Внешний диаметр - 150 мм;
Ширина (высота) (B) - 48;
Радиус наружней фаски - 2.5;
Масса - 2.58 кг;

В таблице приведены основные размеры подшипника 246120, технические характеристики и номинальные значения.

Таблица модификаций подшипника 246120

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
2 46120 Е	Сепаратор из текстолита..	100	150	24	1.56
2 46120 Л	Сепаратор из латуни..	100	150	24	1.56
6 246120 Л	Сепаратор из латуни..	100	150	48	3.12
2-246120 К	«Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	100	150	48	2.64
2 246120 Л	Сепаратор из латуни..	100	150	48	3.12
2 246120 Е	Сепаратор из текстолита..	100	150	48	3.12
2 46120 Е5	Сепаратор из текстолита..	100	150	24	1.56
4-246120 К	«Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	100	150	48	2.64
5 246120 Л	Сепаратор из латуни..	100	150	48	3.12
Т 246120 Л	Сепаратор из латуни..	100	150	48	3.12
Т 246120 Е5	Сепаратор из текстолита..	100	150	48	3.12
24 246120 Л	Сепаратор из латуни..	100	150	48	3.12
22 246120 Л	Сепаратор из латуни..	100	150	48	3.12
22 246120 Е	Сепаратор из текстолита..	100	150	48	3.12
2-246120 Е5	Сепаратор из текстолита..	100	150	48	3.96
12-246120 Е1	Сепаратор из текстолита..	100	150	48	2.64
22 246120 ЕУ	Сепаратор из текстолита.. Дополнительные технические требования.	100	150	48	3.12
24 246120 ЕУ	Сепаратор из текстолита.. Дополнительные технические требования.	100	150	48	3.12
22-246120 Е1	Сепаратор из текстолита..	100	150	48	2.64
2 246120 ЕУ22	Сепаратор из текстолита.. Дополнительные технические требования.	100	150	48	3.12
2Т 246120 КУ12	Дополнительные технические требования. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	100	150	48	3.12
2Т 246120 ЛУ12	Сепаратор из латуни.. Дополнительные технические требования.	100	150	48	3.12
24 246120 КУ12	Дополнительные технические требования. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	100	150	48	3.12
22 246120 ЕУ12	Сепаратор из текстолита.. Дополнительные технические требования.	100	150	48	3.12
22 246120 ЛУ12	Сепаратор из латуни.. Дополнительные технические требования.	100	150	48	3.12
22 246120 КУ12	Дополнительные технические требования. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	100	150	48	3.12
24 246120 ЛУ12	Сепаратор из латуни.. Дополнительные технические требования.	100	150	48	3.12

Модификации подшипника 246120 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Отличия	Различия
346120	100	150	48
446120	100	150	48
22 236120 К	100	150	48	Проточка на внешнем кольце для смазки
336120К	100	150	48	Проточка на внешнем кольце для смазки
436120К	100	150	48	Проточка на внешнем кольце для смазки
Т 446120 ЛУ	100	150	48	Сепаратор из латуни	Для повышенных температур Специальные тех. требования
1Т 446120 ЛУ	100	150	48	Сепаратор из латуни	Для повышенных температур Специальные тех. требования
2 446120 Е	100	150	48	Сепаратор из текстолита
336120	100	150	48
436120	100	150	48
