Шариковый подшипник 22-236120 К

Подшипник 22-236120 К — это отечественный шариковый радиально-упорный подшипник, сдвоенный, наружные кольца обращены друг к другу широкими торцами, угол контакта 12º, обозначение основновного исполнения 236120, размер 100*150*48 мм.
Импортный аналог - A7022CTPAT9DU.

Стандарт: ГОСТ
Бренд: ГПЗ-3
Внутренний диаметр: 100 мм
Наружный диаметр: 150 мм
Ширина: 48 мм
Масса: 3.12 кг

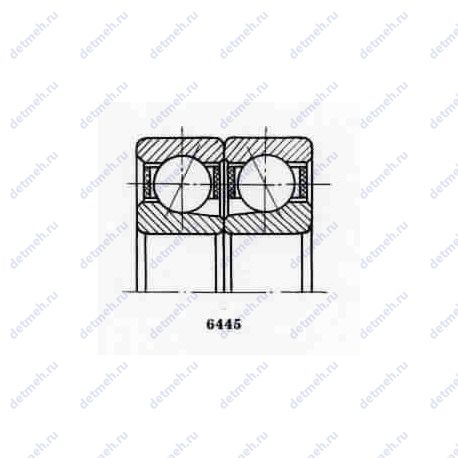

Подшипник 22-236120 К чертеж — Чертеж подшипника 22-236120 К

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс К — «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника 22-236120 К

Производитель ГПЗ-3

ОАО "Саратовский подшипниковый завод"

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 100;
r3 min (мм) Радиус фаски - 1;
r1 min (мм) Радиус фаски - 1.5;
r2. r3 min (мм) Радиус фаски - 1;
r. r1 min (мм) Радиус фаски - 1.5;
m (кг) Масса - 3.12;
В (мм) Ширина - 48;
D (мм) Наружный диаметр - 150;
Ширина наружной обоймы (C) - 48 мм.;
Масса - 3.12 кг;
Ширина (высота) (B) - 48 мм.;
Внешний диаметр - 150. мм;
Внутренний диаметр - 100. мм;

Пропускная способность:

n grease (1/min) Ном. частота вращен. при пластич. смазке - 4300;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 5000;
Co (kN) Грузоподъемность статическая - 110.2;
C (kN) Грузоподъемность динамическая - 116.2;

Прочие характеристики:

d1 (mm) Диаметр борта внутреннего кольца - 116;
D1(mm) Диаметр борта наружного кольца - 134.1;
Материал Марка стали - шх-15;
ГОСТ - ГОСТ 520;
Уплотнение - нет;
Количество дорожек качения - 2;
Номер по ГОСТ - 22-236120 к;

Классификация:

Основной тип - шариковый радиально-упорный;
Обозначение - 22 236120 к;
Нагрузка - радиальная и осевая;
Тела качения - шарики;

В таблице приведены основные размеры подшипника 22-236120 К, технические характеристики и номинальные значения.

Таблица модификаций подшипника 22-236120 К

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
236120К	«Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	100	150	24	2.58

Модификации подшипника 22-236120 К - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Отличия	Различия
246120	100	150	48
346120	100	150	48
446120	100	150	48
12-246120 Е1	100	150	48	Сепаратор из текстолита
2-246120 Е5	100	150	48	Сепаратор из текстолита
2-246120 К	100	150	48	Проточка на внешнем кольце для смазки
2 246120 Л	100	150	48	Сепаратор из латуни
22-246120 Е1	100	150	48	Сепаратор из текстолита
22 246120 КУ12	100	150	48	Проточка на внешнем кольце для смазки	Специальные тех. требования
22 246120 ЛУ12	100	150	48	Сепаратор из латуни	Специальные тех. требования
24 246120 КУ12	100	150	48	Проточка на внешнем кольце для смазки	Специальные тех. требования
336120К	100	150	48	Проточка на внешнем кольце для смазки
4-246120 К	100	150	48	Проточка на внешнем кольце для смазки
436120К	100	150	48	Проточка на внешнем кольце для смазки
5 246120 Л	100	150	48	Сепаратор из латуни
Т 246120 Е5	100	150	48	Сепаратор из текстолита	Для повышенных температур
Т 246120 Л	100	150	48	Сепаратор из латуни	Для повышенных температур
Т 446120 ЛУ	100	150	48	Сепаратор из латуни	Для повышенных температур Специальные тех. требования
1Т 446120 ЛУ	100	150	48	Сепаратор из латуни	Для повышенных температур Специальные тех. требования
2Т 246120 КУ12	100	150	48	Проточка на внешнем кольце для смазки	Для повышенных температур Специальные тех. требования
2Т 246120 ЛУ12	100	150	48	Сепаратор из латуни	Для повышенных температур Специальные тех. требования
2 246120 ЕУ22	100	150	48	Сепаратор из текстолита	Специальные тех. требования
2 246120 Е	100	150	48	Сепаратор из текстолита
2 446120 Е	100	150	48	Сепаратор из текстолита
22 246120 ЕУ12	100	150	48	Сепаратор из текстолита	Специальные тех. требования
22 246120 ЕУ	100	150	48	Сепаратор из текстолита	Специальные тех. требования
22 246120 Е	100	150	48	Сепаратор из текстолита
22 246120 Л	100	150	48	Сепаратор из латуни
24 246120 ЕУ	100	150	48	Сепаратор из текстолита	Специальные тех. требования
24 246120 ЛУ12	100	150	48	Сепаратор из латуни	Специальные тех. требования
24 246120 Л	100	150	48	Сепаратор из латуни
336120	100	150	48
436120	100	150	48
6 246120 Л	100	150	48	Сепаратор из латуни
