Шариковый подшипник С8 20803 АК2

Подшипник С8 20803 АК2 — это отечественный шариковый радиальный подшипник, однорядный, обозначение основновного исполнения 20803, размер 14*47*15.50 мм.

Стандарт: ГОСТ
Бренд: ГПЗ-1
Внутренний диаметр: 14 мм
Наружный диаметр: 47 мм
Ширина: 15.50 мм
Масса: 0.13 кг

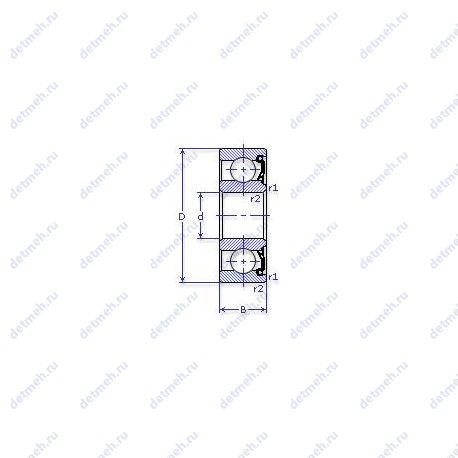

Подшипник С8 20803 АК2 чертеж — Чертеж подшипника С8 20803 АК2

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс АК — Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника С8 20803 АК2

Производитель ГПЗ-1

ОАО "Московский подшипник"

Классификация:

Обозначение - с8 20803 ак2;
Основной тип - шариковый радиальный;
Нагрузка - радиальная;
Тела качения - шарики;

Пропускная способность:

n grease (1/min) Ном. частота вращен. при пластич. смазке - 3200;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 3200;
Co (kN) Грузоподъемность статическая - 6.65;
C (kN) Грузоподъемность динамическая - 13.5;

Прочие характеристики:

N шариков Количество шариков - 6;
d шарика (мм) Диаметр шарика - 9.525;
Материал Марка стали - шх-15;
ГОСТ - ГОСТ 520;
Уплотнение - есть;
Количество дорожек качения - 1;
Номер по ГОСТ - с8-20803 ак2;

Габаритные и посадочные размеры:

m (кг) Масса - 0.129;
В (мм) Ширина - 15.5;
D (мм) Наружный диаметр - 47;
d (мм) Внутренний диаметр - 17;
Ширина наружной обоймы (C) - 14 мм.;
Масса - 0.139 кг;
Ширина (высота) (B) - 14 мм.;
Внешний диаметр - 40. мм;
Внутренний диаметр - 17. мм;

В таблице приведены основные размеры подшипника С8 20803 АК2, технические характеристики и номинальные значения.

Таблица модификаций подшипника С8 20803 АК2

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
20803	Основное исполнение.	17	47	15.5	0.14
6 20803	Шариковый радиальный подшипник, однорядный.	17	47	15.5	0.1
20803 К	«Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	14	47	15.50	0.13
20803 АК	Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. .	17	47	15.5	0.1434
20803 К2	«Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	14	47	15.50	0.13
20803 ЕК	Сепаратор из текстолита.. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	14	47	15.50	0.13
20803 К3	«Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	14	47	15.50	0.13
20803 КУ	Дополнительные технические требования. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	14	47	15.50	0.13
8 20803 К	«Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	14	47	15.50	0.13
20803 АК3	Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. .	14	47	15.50	0.13
6 20803 К	«Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	14	47	15.50	0.13
20803 АКУ	Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. . Дополнительные технические требования.	14	47	15.50	0.13
20803 АК2	Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. .	14	47	15.50	0.13
20803 АК1	Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. .	17	47	15.5	0.139
6 20803 ЕК	Сепаратор из текстолита.. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	14	47	15.50	0.13
20803 АК2У	Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. . Дополнительные технические требования.	14	47	15.50	0.13
6 20803 КУ	Дополнительные технические требования. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	14	47	15.50	0.13
20803 АК1У	Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. . Дополнительные технические требования.	17	47	15.5	0.139
8 20803 К2	«Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	14	47	15.50	0.13
6 20803 К3	«Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	14	47	15.50	0.13
6 20803 АКУ	Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. . Дополнительные технические требования.	14	47	15.50	0.13
8 20803 АК3	Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. .	14	47	15.50	0.13
20803 АК2W3	Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. . Детали из вакуумированной стали..	14	47	15.50	0.13
20803 АК2УW3	Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. . Детали из вакуумированной стали.. Дополнительные технические требования.	14	47	15.50	0.13
6 20803 АК3Ш	Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. . Нормы шумности.	14	47	15.50	0.13
8 20803 АК2W3	Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. . Детали из вакуумированной стали..	14	47	15.50	0.13
5 20803 АК3Ш2	Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. . Нормы шумности.	14	47	15.50	0.13
6 20803 АК3Ш1	Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. . Нормы шумности.	14	47	15.50	0.13
2В0 20803 АК2	Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. .	14	47	15.50	0.13
С8 20803 АК2У	Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. . Дополнительные технические требования.	14	47	15.50	0.13
8 20803 АК2УW3	Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. . Детали из вакуумированной стали.. Дополнительные технические требования.	14	47	15.50	0.13
С8 20803 АК2W3	Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. . Детали из вакуумированной стали..	14	47	15.50	0.13
2В0 20803 АК2У	Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. . Дополнительные технические требования.	14	47	15.50	0.13
2В0 20803 АК2W3	Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. . Детали из вакуумированной стали..	14	47	15.50	0.13

Модификации подшипника С8 20803 АК2 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
