Шариковый подшипник 6-20803 К3
Подшипник 6-20803 К3 — это отечественный шариковый радиальный подшипник, однорядный, обозначение основновного исполнения 20803, размер 14*47*15.50 мм.
Стандарт: ГОСТ
Бренд: ГПЗ-23
Внутренний диаметр: 14 мм
Наружный диаметр: 47 мм
Ширина: 15.50 мм
Масса: 0.13 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Расшифровка условного обозначения
Суффикс К — «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Содержание страницы

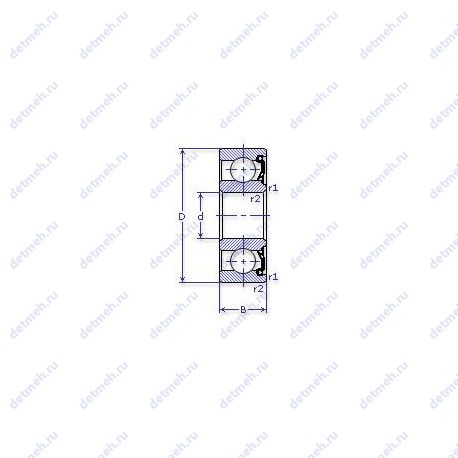

Таблица размеров и характеристик подшипника 6-20803 К3
Производитель ГПЗ-23
ГПЗ-23 (ЗАО «Вологодский подшипниковый завод», ВПЗ) — один из крупнейших и старейших производителей подшипников в России. Завод расположен в Вологде и работает с 1976 года. Предприятие выпускает широкий ассортимент подшипников для автомобильной, железнодорожной, машиностроительной и оборонной промышленности. Продукция завода соответствует российским и международным стандартам.
Классификация:
- Обозначение - 6 20803 к3;
Прочие характеристики:
- ГОСТ - ту 004;
- Материал Марка стали - шх-15;
- d шарика (мм) Диаметр шарика - 9.525;
- N шариков Количество шариков - 6;
Габаритные и посадочные размеры:
- d (мм) Внутренний диаметр - 17;
- D (мм) Наружный диаметр - 47;
- В (мм) Ширина - 15.5;
- m (кг) Масса - 0.129;
Пропускная способность:
- C (kN) Грузоподъемность динамическая - 13.5;
- Co (kN) Грузоподъемность статическая - 6.65;
- n oil (1/min) Ном. частота вращен. при жидк. смазке - 3200;
- n grease (1/min) Ном. частота вращен. при пластич. смазке - 3200;
В таблице приведены основные размеры подшипника 6-20803 К3, технические характеристики и номинальные значения.
Таблица модификаций подшипника 6-20803 К3
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 20803 | Основное исполнение. | 17 | 47 | 15.5 | 0.14 |
| 6 20803 | Шариковый радиальный подшипник, однорядный. | 17 | 47 | 15.5 | 0.1 |
| 20803 К | «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита. | 14 | 47 | 15.50 | 0.13 |
| 20803 АК | Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. . | 17 | 47 | 15.5 | 0.1434 |
| 20803 К2 | «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита. | 14 | 47 | 15.50 | 0.13 |
| 20803 ЕК | Сепаратор из текстолита.. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита. | 14 | 47 | 15.50 | 0.13 |
| 20803 К3 | «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита. | 14 | 47 | 15.50 | 0.13 |
| 20803 КУ | Дополнительные технические требования. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита. | 14 | 47 | 15.50 | 0.13 |
| 8 20803 К | «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита. | 14 | 47 | 15.50 | 0.13 |
| 20803 АК3 | Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. . | 14 | 47 | 15.50 | 0.13 |
| 6 20803 К | «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита. | 14 | 47 | 15.50 | 0.13 |
| 20803 АК1 | Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. . | 17 | 47 | 15.5 | 0.139 |
| 20803 АКУ | Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. . Дополнительные технические требования. | 14 | 47 | 15.50 | 0.13 |
| 20803 АК2 | Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. . | 14 | 47 | 15.50 | 0.13 |
| 20803 АК2У | Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. . Дополнительные технические требования. | 14 | 47 | 15.50 | 0.13 |
| 6 20803 КУ | Дополнительные технические требования. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита. | 14 | 47 | 15.50 | 0.13 |
| 20803 АК1У | Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. . Дополнительные технические требования. | 17 | 47 | 15.5 | 0.139 |
| 6 20803 ЕК | Сепаратор из текстолита.. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита. | 14 | 47 | 15.50 | 0.13 |
| 8 20803 К2 | «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита. | 14 | 47 | 15.50 | 0.13 |
| 6 20803 АКУ | Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. . Дополнительные технические требования. | 14 | 47 | 15.50 | 0.13 |
| 8 20803 АК3 | Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. . | 14 | 47 | 15.50 | 0.13 |
| 20803 АК2W3 | Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. . Детали из вакуумированной стали.. | 14 | 47 | 15.50 | 0.13 |
| 6 20803 АК3Ш | Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. . Нормы шумности. | 14 | 47 | 15.50 | 0.13 |
| 20803 АК2УW3 | Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. . Детали из вакуумированной стали.. Дополнительные технические требования. | 14 | 47 | 15.50 | 0.13 |
| С8 20803 АК2 | Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. . | 14 | 47 | 15.50 | 0.13 |
| С8 20803 АК2У | Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. . Дополнительные технические требования. | 14 | 47 | 15.50 | 0.13 |
| 8 20803 АК2W3 | Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. . Детали из вакуумированной стали.. | 14 | 47 | 15.50 | 0.13 |
| 2В0 20803 АК2 | Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. . | 14 | 47 | 15.50 | 0.13 |
| 5 20803 АК3Ш2 | Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. . Нормы шумности. | 14 | 47 | 15.50 | 0.13 |
| 6 20803 АК3Ш1 | Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. . Нормы шумности. | 14 | 47 | 15.50 | 0.13 |
| 2В0 20803 АК2У | Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. . Дополнительные технические требования. | 14 | 47 | 15.50 | 0.13 |
| 8 20803 АК2УW3 | Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. . Детали из вакуумированной стали.. Дополнительные технические требования. | 14 | 47 | 15.50 | 0.13 |
| С8 20803 АК2W3 | Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. . Детали из вакуумированной стали.. | 14 | 47 | 15.50 | 0.13 |
| 2В0 20803 АК2W3 | Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. . Детали из вакуумированной стали.. | 14 | 47 | 15.50 | 0.13 |
Модификации подшипника 6-20803 К3 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
