Шарнирный подшипник НУ2Ш20 ЮТВК

Подшипник НУ2Ш20 ЮТВК — это отечественный шарнирный подшипник, обозначение основновного исполнения 20, размер 20*47*26 мм.

Стандарт: ГОСТ
Бренд: ГПЗ-3
Внутренний диаметр: 20 мм
Наружный диаметр: 47 мм
Ширина: 26 мм
Масса: 0.19 кг

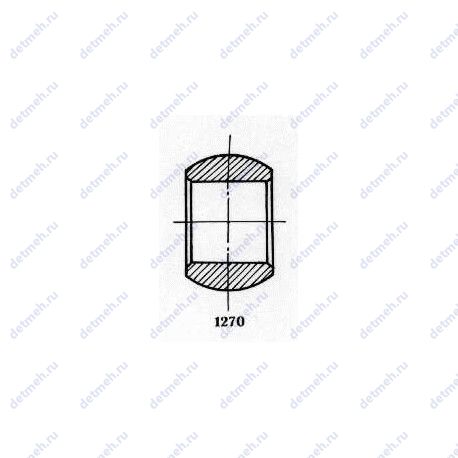

Подшипник НУ2Ш20 ЮТВК чертеж — Чертеж подшипника НУ2Ш20 ЮТВК

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс НУ — Малый внутренний зазор. Суффикс Т — Температура отпуска: 200°, Рабочая температура: 160° Суффикс Ю — Одно или два кольца из нержавеющей стали. Суффикс ВК — Отдельное внутреннее кольцо шарнирного подшипника.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Взаимозаменяемость

Таблица размеров и характеристик подшипника НУ2Ш20 ЮТВК

Производитель ГПЗ-3

ОАО "Саратовский подшипниковый завод"

Классификация:

Основной тип - шарнирный;

Прочие характеристики:

Номер по ГОСТ - ну2ш20 ютвк;
Уплотнение - нет;

Габаритные и посадочные размеры:

Внутренний диаметр - 20 мм;
Внешний диаметр - 35 мм;
Ширина (высота) (B) - 26 мм.;
Масса - 0.094 кг;

В таблице приведены основные размеры подшипника НУ2Ш20 ЮТВК, технические характеристики и номинальные значения.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Отличия	Различия
2ШМ20	20	47	26
2ШМ20 Ю	20	47	26	Все детали или часть деталей из нержавеющей стали
2ШМ20 ЮТ	20	47	26	Все детали или часть деталей из нержавеющей стали	Для повышенных температур
2ШС20 ЮТ	20	47	26	Все детали или часть деталей из нержавеющей стали	Для повышенных температур
НУ2Ш20 ВК	20	47	26	Проточка на внешнем кольце для смазки	Специальные тех. требования
НУ2ШС20 ВК	20	47	26	Проточка на внешнем кольце для смазки	Специальные тех. требования
НУ2ШС20 ЮТВК	20	47	26	Проточка на внешнем кольце для смазки Все детали или часть деталей из нержавеющей стали	Для повышенных температур Специальные тех. требования
1 2ШС20	20	47	26
