Шарнирный подшипник ЕШП15

Подшипник ЕШП15 — это отечественный шарнирный подшипник, обозначение основновного исполнения ШП15, размер 15*26*9 мм.
Импортный аналог - GE15E.

Стандарт: ГОСТ
Бренд: ГОСТ
Внутренний диаметр: 15 мм
Наружный диаметр: 26 мм
Ширина: 9 мм
Масса: 0.035 кг

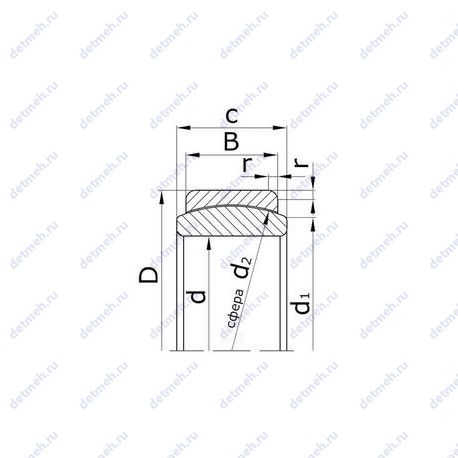

Подшипник ЕШП15 чертеж — Чертеж подшипника ЕШП15

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс ЕШП — Улучшенная грузоподъемность (усиленная конструкция), имеется прорезь на наружном кольце, не имеет отверстий и канавок для смазки.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника ЕШП15

Производитель ГОСТ

Подшипники произведенные по стандартам ГОСТ (Государственный стандарт), соответствуют требованиям, установленным для отечественной промышленности. Стандарты регламентируют размеры, материалы, точность изготовления и устойчивость к нагрузкам. Они отличаются надежностью и долговечностью, а также совместимостью с оборудованием, разработанным по советским и российским техническим нормам.

Классификация:

Основной тип - шарнирный;

Прочие характеристики:

Номер по - ешп15;
Размеры. мм - 15x26x9;
Импортный аналог - ge15c;
(d1) диаметр пересечения сферы с торцом кольца подшипника. мм - 18;
(d2) диаметр сфер колец подшипника. мм - 22;

Габаритные и посадочные размеры:

Внутренний диаметр - 15 мм;
Внешний диаметр - 26 мм;
Ширина (высота) (B) - 9;
Радиус наружней фаски - 1;
Масса - 0.035 кг;
(с) ширина внутреннего кольца. мм - 12;

В таблице приведены основные размеры подшипника ЕШП15, технические характеристики и номинальные значения.

Таблица модификаций подшипника ЕШП15

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
ШП15	Основное исполнение.	15	28	8	0.036
2ШП15	Без отверстий и канавок для смазки, с прорезью на наружном кольце..	15	35	14	0.082
ШП15 Е	Без отверстий и канавок для смазки, с прорезью на наружном кольце.. Одно или два кольца из полимерного материала..	15	28	12	0.04
1 ШП15	Без отверстий и канавок для смазки, с прорезью на наружном кольце..	15	28	12	0.04

Модификации подшипника ЕШП15 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
