Роликовый подшипник 90394/710 Х

Подшипник 90394/710 Х — это отечественный роликовый упорный подшипник, однорядный, обозначение основновного исполнения 90394/710, размер 710*1220*308 мм.
Импортный аналог - 294710EF.

Стандарт: ГОСТ
Бренды: EPK, ГПЗ-1
Внутренний диаметр: 710 мм
Наружный диаметр: 1220 мм
Ширина: 308 мм
Масса: 1543 кг

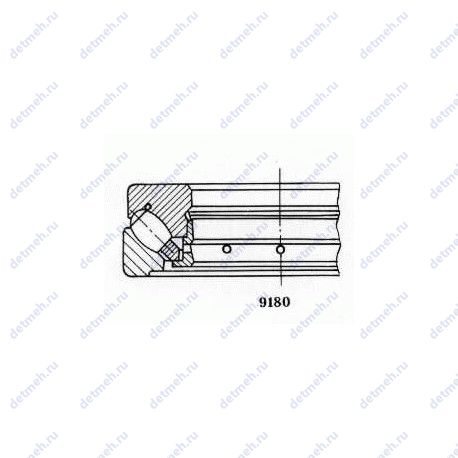

Подшипник 90394/710 Х чертеж — Чертеж подшипника 90394/710 Х

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс Х — Кольца и тела качения или только кольца (в том числе одно кольцо) из цементируемой стали.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги
Взаимозаменяемость

Таблица размеров и характеристик подшипника 90394/710 Х

Производитель ГПЗ-1

ОАО "Московский подшипник"

Габаритные и посадочные размеры:

D (мм) Наружный диаметр - 1220;
Высота (H) - 308 мм.;
d (мм) Внутренний диаметр - 710;
Масса - 1543 кг;
В (мм) Ширина - 308;
m (кг) Масса - 1543;
Внутренний диаметр - 710 мм;
Внешний диаметр - 1220 мм;

Прочие характеристики:

Количество дорожек качения - 1;
Уплотнение - нет;
ГОСТ - ГОСТ 520, ту 37.006.071, ту внипп.071;
Материал Марка стали - шх-15;
dxl (мм) Размеры ролика - 128х162.98;
N роликов Количество роликов - 20;
Номер по ГОСТ - 90394/710 х;

Классификация:

Обозначение - 90394/710 х;
Основной тип - роликовый упорный;
Тела качения - ролики;
Нагрузка - осевая;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 13000;
Co (kN) Грузоподъемность статическая - 46000;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 180;

Производитель ЕРК

Габаритные и посадочные размеры:

Высота (H) - 308 мм.;
Внутренний диаметр - 710, 710 мм.;
Внешний диаметр - 1220, 1220 мм.;
Масса - 1543 кг;

Прочие характеристики:

Номер по ГОСТ - 90394/710 х;
Количество дорожек качения - 1;
Уплотнение - нет;

Классификация:

Тела качения - ролики;
Нагрузка - осевая;
Основной тип - роликовый упорный;

В таблице приведены основные размеры подшипника 90394/710 Х, технические характеристики и номинальные значения.

Таблица модификаций подшипника 90394/710 Х

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
90394/710	Основное исполнение.	710	1220	308	1392
90394/710 X	Роликовый упорный подшипник, однорядный.	710	1220	308	1543
6 90394/710 Х	Кольца и тела качения или только кольца (в том числе одно кольцо) из цементируемой стали..	710	1220	308	1543

Модификации подшипника 90394/710 Х - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника 90394/710 Х

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
ГПЗ-1	90394/710 Х	710	1220	308	ГОСТ
EPK	90394/710 Х	710	1220	308	ГОСТ
SKF	294/710 EF	710	1220	308	ISO

Аналог подшипника 90394/710 Х — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
6 90394/710 Х	710	1220	308
