Роликовый подшипник 6-90394/710 Х

Подшипник 6-90394/710 Х — это отечественный роликовый упорный подшипник, однорядный, обозначение основновного исполнения 90394/710, размер 710*1220*308 мм.
Импортный аналог - 294710EP6.

Стандарт: ГОСТ
Бренд: ГПЗ-1
Внутренний диаметр: 710 мм
Наружный диаметр: 1220 мм
Ширина: 308 мм
Масса: 1543 кг

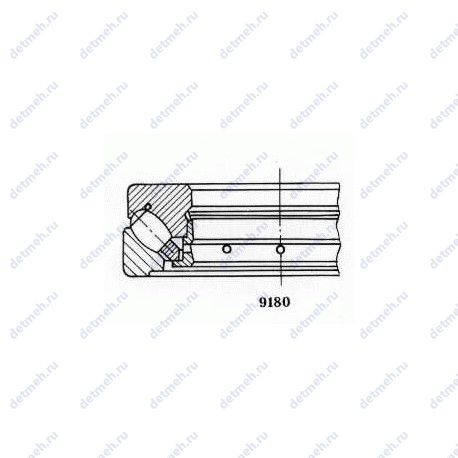

Подшипник 6-90394/710 Х чертеж — Чертеж подшипника 6-90394/710 Х

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс Х — Кольца и тела качения или только кольца (в том числе одно кольцо) из цементируемой стали.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника 6-90394/710 Х

Производитель ГПЗ-1

ОАО "Московский подшипник"

Классификация:

Обозначение - 6 90394/710 х;
Основной тип - роликовый упорный;
Нагрузка - осевая;
Тела качения - ролики;

Прочие характеристики:

N роликов Количество роликов - 20;
dxl (мм) Размеры ролика - 128х162.98;
Материал Марка стали - шх-15;
ГОСТ - ту 37.006.071;
Уплотнение - нет;
Количество дорожек качения - 1;
Номер по ГОСТ - 6-90394/710 х;

Пропускная способность:

n oil (1/min) Ном. частота вращен. при жидк. смазке - 180;
Co (kN) Грузоподъемность статическая - 46000;
C (kN) Грузоподъемность динамическая - 13000;

Габаритные и посадочные размеры:

m (кг) Масса - 1543;
В (мм) Ширина - 308;
D (мм) Наружный диаметр - 1220;
d (мм) Внутренний диаметр - 710;
Высота (H) - 308 мм.;
Масса - 1543 кг;
Внешний диаметр - 1220. мм;
Внутренний диаметр - 710. мм;

В таблице приведены основные размеры подшипника 6-90394/710 Х, технические характеристики и номинальные значения.

Таблица модификаций подшипника 6-90394/710 Х

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
90394/710	Основное исполнение.	710	1220	308	1392
90394/710 X	Роликовый упорный подшипник, однорядный.	710	1220	308	1543
90394/710 Х	Кольца и тела качения или только кольца (в том числе одно кольцо) из цементируемой стали..	710	1220	308	1543

Модификации подшипника 6-90394/710 Х - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
90394/710 Х	710	1220	308
