Роликовый подшипник 90394/500 Х

Подшипник 90394/500 Х — это отечественный роликовый упорный подшипник, однорядный, обозначение основновного исполнения 90394/500, размер 500*870*224 мм.

Стандарт: ГОСТ
Бренды: EPK, ГПЗ-1
Внутренний диаметр: 500 мм
Наружный диаметр: 870 мм
Ширина: 224 мм
Масса: 577 кг

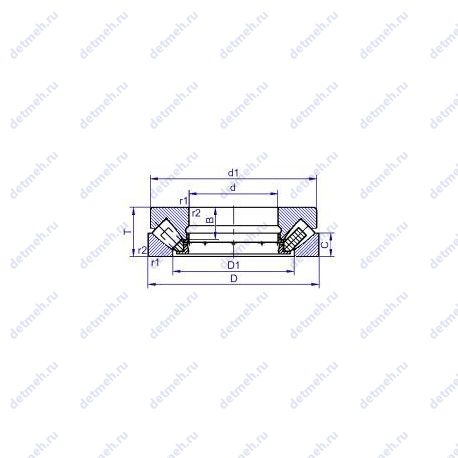

Подшипник 90394/500 Х чертеж — Чертеж подшипника 90394/500 Х

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс Х — Кольца и тела качения или только кольца (в том числе одно кольцо) из цементируемой стали.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги

Таблица размеров и характеристик подшипника 90394/500 Х

Производитель ГПЗ-1

ОАО "Московский подшипник"

Габаритные и посадочные размеры:

D (мм) Наружный диаметр - 870;
Масса - 577 кг;
Высота (H) - 224 мм.;
d (мм) Внутренний диаметр - 500;
Внешний диаметр - 870. мм;
В (мм) Ширина - 224;
m (кг) Масса - 577.0000;
Внутренний диаметр - 500 мм;

Прочие характеристики:

Количество дорожек качения - 1;
Уплотнение - нет;
ГОСТ - ГОСТ 520;
Материал Марка стали - шх-15;
dxl (мм) Размеры ролика - 91.772х117.16;
N роликов Количество роликов - 21;
Номер по ГОСТ - 90394/500 х;

Классификация:

Обозначение - 90394/500 х;
Основной тип - роликовый упорный;
Тела качения - ролики;
Нагрузка - осевая;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 7500;
Co (kN) Грузоподъемность статическая - 23000;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 280;

Производитель ЕРК

Габаритные и посадочные размеры:

Высота (H) - 224 мм.;
Внутренний диаметр - 500, 500 мм.;
Внешний диаметр - 870, 870 мм.;
Масса - 577 кг;

Прочие характеристики:

Уплотнение - нет;
Количество дорожек качения - 1;
Номер по ГОСТ - 90394/500 х;

Классификация:

Тела качения - ролики;
Нагрузка - осевая;
Основной тип - роликовый упорный;

В таблице приведены основные размеры подшипника 90394/500 Х, технические характеристики и номинальные значения.

Таблица модификаций подшипника 90394/500 Х

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
90394/500	Основное исполнение.	500	870	224	568.9
90394/500 X	Роликовый упорный подшипник, однорядный.	500	870	224	583
6 90394/500 Х	Кольца и тела качения или только кольца (в том числе одно кольцо) из цементируемой стали..	500	870	224	577

Модификации подшипника 90394/500 Х - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника 90394/500 Х

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
ГПЗ-1	90394/500 Х	500	870	224	ГОСТ
EPK	90394/500 Х	500	870	224	ГОСТ

Аналог подшипника 90394/500 Х — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
