Роликовый подшипник 90394/500

Подшипник 90394/500 — это отечественный роликовый упорный подшипник, является основным конструктивным исполнением, размер 500*870*224 мм.
Импортный аналог - 294500EM.

Стандарт: ГОСТ
Бренд: ГОСТ
Внутренний диаметр: 500 мм
Наружный диаметр: 870 мм
Ширина: 224 мм
Масса: 568.9 кг

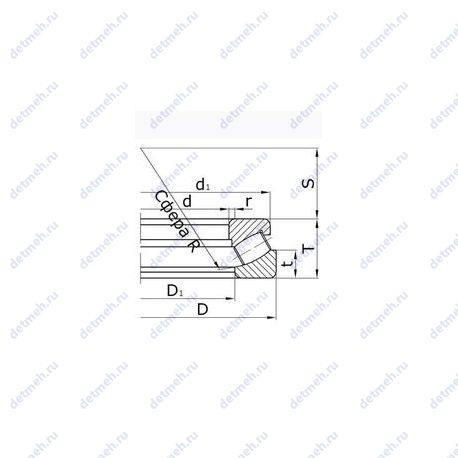

Подшипник 90394/500 чертеж — Чертеж подшипника 90394/500

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги
Взаимозаменяемость

Таблица размеров и характеристик подшипника 90394/500

Производитель ГОСТ

Подшипники произведенные по стандартам ГОСТ (Государственный стандарт), соответствуют требованиям, установленным для отечественной промышленности. Стандарты регламентируют размеры, материалы, точность изготовления и устойчивость к нагрузкам. Они отличаются надежностью и долговечностью, а также совместимостью с оборудованием, разработанным по советским и российским техническим нормам.

Классификация:

Основной тип - роликовый упорный;
Тела качения - ролики;
Нагрузка - осевая;

Прочие характеристики:

Номер по - 90394/500;
Импортный аналог - 294/500;
(d) диаметр отверстия тугого кольца. мм - 500;
(D1) диаметр отверстия свободного кольца. мм - 650;

Габаритные и посадочные размеры:

Радиус наружней фаски - 9.5;
Масса - 568.9 кг;
(D) наружный диаметр свободного кольца. мм - 870;
(T) высота подшипника. мм - 224;
(d1) наружный диаметр тугого кольца. мм - 830;
( S) высота центра радиуса сферы. мм - 290;
(t) высота свободного кольца. мм - 107;

В таблице приведены основные размеры подшипника 90394/500, технические характеристики и номинальные значения.

Таблица модификаций подшипника 90394/500

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
90394/500 X	Роликовый упорный подшипник.	500	870	224	583
90394/500 Х	Кольца и тела качения или только кольца (в том числе одно кольцо) из цементируемой стали..	500	870	224	577
6 90394/500 Х	Кольца и тела качения или только кольца (в том числе одно кольцо) из цементируемой стали..	500	870	224	577

Модификации подшипника 90394/500 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника 90394/500

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
ГОСТ	90394/500	500	870	224	ГОСТ
SKF	294/500 EM	500	870	224	ISO

Аналог подшипника 90394/500 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
90394/500 X	500	870	224
