Шариковый подшипник 8-48324

Подшипник 8-48324 — это отечественный шариковый упорно-радиальный подшипник, двухрядный, обозначение основновного исполнения 48324, размер 100*220*143 мм.

Стандарт: ГОСТ
Бренд: ГПЗ-1
Внутренний диаметр: 100 мм
Наружный диаметр: 220 мм
Ширина: 143 мм
Масса: 23 кг

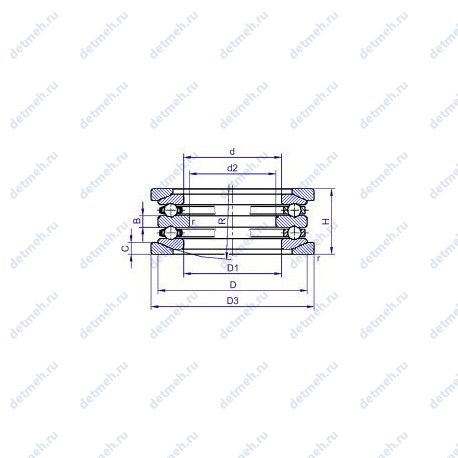

Подшипник 8-48324 чертеж — Чертеж подшипника 8-48324

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 8-48324

Производитель ГПЗ-1

ОАО "Московский подшипник"

Классификация:

Обозначение - 8 48324;
Основной тип - шариковый упорный;
Нагрузка - осевая;
Тела качения - шарики;

Пропускная способность:

n grease (1/min) Ном. частота вращен. при пластич. смазке - 400;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 500;
Co (kN) Грузоподъемность статическая - 815;
C (kN) Грузоподъемность динамическая - 312;

Прочие характеристики:

N шариков Количество шариков - 26;
d шарика (мм) Диаметр шарика - 35.719;
Материал Марка стали - шх-15;
ГОСТ - ту 37.006.154;
Уплотнение - нет;
Количество дорожек качения - 2;
Номер по ГОСТ - 8-48324;

Габаритные и посадочные размеры:

m (кг) Масса - 23.0000;
В (мм) Ширина - 143;
D (мм) Наружный диаметр - 220;
d (мм) Внутренний диаметр - 100/120;
Высота (H) - 143 мм.;
Масса - 21.8 кг;
Внешний диаметр - 220. мм;
Внутренний диаметр - 100. мм;

В таблице приведены основные размеры подшипника 8-48324, технические характеристики и номинальные значения.

Таблица модификаций подшипника 8-48324

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
48324	Основное исполнение.	100	220	143	23
48324 Л	Сепаратор из латуни..	100	220	143	23
6 48324	Шариковый упорно-радиальный подшипник, двухрядный.	100	220	143	23
5В0 48324	Шариковый упорно-радиальный подшипник, двухрядный.	100	220	143	23
6 48324 НЛШ	Нормы шумности. Сепаратор из латуни.. Детали из теплостойкой стали.	100	220	143	23
6 48324 НЛШ1	Нормы шумности. Сепаратор из латуни.. Детали из теплостойкой стали.	100	220	143	23

Модификации подшипника 8-48324 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
