Шариковый подшипник 5В0 48324

Подшипник 5В0 48324 — это отечественный шариковый упорно-радиальный подшипник, двухрядный, обозначение основновного исполнения 48324, размер 100*220*143 мм.
Импортный аналог - 54324MPU324.

Стандарт: ГОСТ
Бренд: ГПЗ-1
Внутренний диаметр: 100 мм
Наружный диаметр: 220 мм
Ширина: 143 мм
Масса: 23 кг

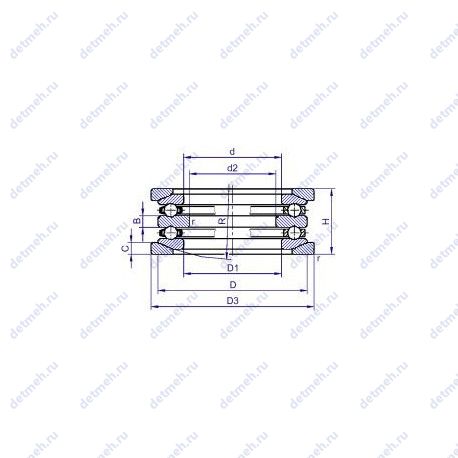

Подшипник 5В0 48324 чертеж — Чертеж подшипника 5В0 48324

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги

Таблица размеров и характеристик подшипника 5В0 48324

Производитель ГПЗ-1

ОАО "Московский подшипник"

Классификация:

Обозначение - 5в0 48324;
Основной тип - шариковый упорный;
Нагрузка - осевая;
Тела качения - шарики;

Пропускная способность:

n grease (1/min) Ном. частота вращен. при пластич. смазке - 400;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 500;
Co (kN) Грузоподъемность статическая - 815;
C (kN) Грузоподъемность динамическая - 312;

Прочие характеристики:

N шариков Количество шариков - 26;
d шарика (мм) Диаметр шарика - 35.719;
Материал Марка стали - шх-15;
ГОСТ - ГОСТ 520;
Уплотнение - нет;
Количество дорожек качения - 2;
Номер по ГОСТ - 5в0-48324;

Габаритные и посадочные размеры:

m (кг) Масса - 23.0000;
В (мм) Ширина - 143;
D (мм) Наружный диаметр - 220;
d (мм) Внутренний диаметр - 100/120;
Высота (H) - 143 мм.;
Масса - 21.8 кг;
Внешний диаметр - 220. мм;
Внутренний диаметр - 100. мм;

В таблице приведены основные размеры подшипника 5В0 48324, технические характеристики и номинальные значения.

Таблица модификаций подшипника 5В0 48324

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
48324	Основное исполнение.	100	220	143	23
48324 Л	Сепаратор из латуни..	100	220	143	23
6 48324	Шариковый упорно-радиальный подшипник, двухрядный.	100	220	143	23
8 48324	Шариковый упорно-радиальный подшипник, двухрядный.	100	220	143	23
6 48324 НЛШ	Нормы шумности. Сепаратор из латуни.. Детали из теплостойкой стали.	100	220	143	23
6 48324 НЛШ1	Нормы шумности. Сепаратор из латуни.. Детали из теплостойкой стали.	100	220	143	23

Модификации подшипника 5В0 48324 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника 5В0 48324

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
ГПЗ-1	5В0 48324	100	220	143	ГОСТ
NKE	54324-MP+U324	100	210	131.2	ISO

Аналог подшипника 5В0 48324 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
