Подшипник 113638 ГОСТ
113638 — это отечественный роликовый радиальный подшипник, двухрядный, с коническим отверстием, является основным конструктивным исполнением.
Импортный аналог - 22338K.

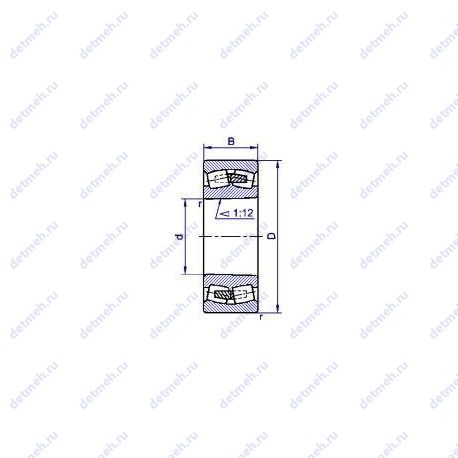

Размер подшипника: 190*400*132 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица модификаций подшипника 113638
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 113638 Н | Детали из теплостойкой стали | 190 | 400 | 132 | 77.70 |
| 113638НК5 | Детали из теплостойкой стали | 190 | 400 | 132 | 84.8 |
| 30 113638 | 190 | 400 | 132 | 77.70 | |
| 30 113638 Н | Детали из теплостойкой стали | 190 | 400 | 132 | 77.70 |
Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
У модификаций подшипников методы контроля бывают разные:
- Категория
- Ряд момента трения
- Группа радиального зазора
- Класс точности
Так же могут отличаться технические требования:
- Увеличенная грузоподъёмность
- Изменения конструктивных решений
- Модифицированный контакт
- Нестандартные материалы
- Специальные технические условия
- Материал и конструкция сепараторов подшипника
- Материалы колец и тел качения
- Температура отпуска и рабочая температура
- Марка смазки
- Вибрация и шумность
- Частота вращения предельная при пластичной смазке и жидкой
- Максимальная эксплуатационная нагрузка
- Уровень защиты
Таблица аналогов подшипника 113638
Аналог — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.
Таблица взаимозаменяемостей подшипника 113638
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 3638 | 190 | 400 | 132 | |||
| 53638 | 190 | 400 | 132 | |||
| 153638 | 190 | 400 | 132 | |||
| 113638 Н | 190 | 400 | 132 | |||
| 113638НК5 | 190 | 400 | 132 | Проточка на внешнем кольце для смазки | ||
| 153638Н | 190 | 400 | 132 | |||
| 30 113638 | 190 | 400 | 132 | |||
| 30 113638 Н | 190 | 400 | 132 | |||
| 30 3638 К | 190 | 400 | 132 | Проточка на внешнем кольце для смазки | ||
| 30-3638 НК | 190 | 400 | 132 | Проточка на внешнем кольце для смазки | ||
| 3638 Л | 190 | 400 | 132 | Сепаратор из латуни | ||
| 3638 Н | 190 | 400 | 132 | |||
| 3638НК5 | 190 | 400 | 132 | Проточка на внешнем кольце для смазки | ||
| 40-3638 К | 190 | 400 | 132 | Проточка на внешнем кольце для смазки | ||
| 53638Н | 190 | 400 | 132 | |||
| 30 3638 Н | 190 | 400 | 132 | |||
| 30 3638 | 190 | 400 | 132 | |||
| 3638 К | 190 | 400 | 132 | Проточка на внешнем кольце для смазки | ||
| 6 3638 НШ1 | 190 | 400 | 132 | |||
| 6 3638 НШ | 190 | 400 | 132 |
Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.
Таблица размеров и характеристик подшипника 113638
В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.
Производитель ГПЗ-23
ГПЗ-23 — ЗАО "Вологодский подшипниковый завод"
Классификация:
- Обозначение - 113638;
Прочие характеристики:
- ГОСТ - ГОСТ 520;
- Материал Марка стали - шх-15;
- dxl (мм) Размеры ролика - 50х48.583;
- N роликов Количество роликов - 32;
Габаритные и посадочные размеры:
- d (мм) Внутренний диаметр - 190;
- D (мм) Наружный диаметр - 400;
- В (мм) Ширина - 132;
- m (кг) Масса - 77.7;
Пропускная способность:
- C (kN) Грузоподъемность динамическая - 1900;
- Co (kN) Грузоподъемность статическая - 2610;
- n oil (1/min) Ном. частота вращен. при жидк. смазке - 1100;
- n grease (1/min) Ном. частота вращен. при пластич. смазке - 850;
Производитель ГПЗ-11
ГПЗ-11 — ОАО "Минский подшипниковый завод"
Классификация:
- Основной тип - роликовый радиальный сферический;
- Тела качения - ролики;
- Нагрузка - радиальная;
- Тип - сферический;
- Форма роликов - бочкообразные;
- Обозначение - 113638;
Прочие характеристики:
- Номер по ГОСТ - 113638;
- Размеры. мм - 190x400x132;
- Импортный аналог - 22338k;
- ГОСТ - ГОСТ 520;
- dxl (мм) Размеры ролика - 50х48.583;
- Материал Марка стали - шх-15;
- N роликов Количество роликов - 32;
Габаритные и посадочные размеры:
- Внутренний диаметр - 190 мм;
- Внешний диаметр - 400 мм;
- Ширина (высота) (B) - 132;
- Радиус наружней фаски - 6;
- Масса - 84.1 кг;
- d (мм) Внутренний диаметр - 190;
- D (мм) Наружный диаметр - 400;
- В (мм) Ширина - 132;
- m (кг) Масса - 77.7;
Пропускная способность:
- C (kN) Грузоподъемность динамическая - 1900;
- Co (kN) Грузоподъемность статическая - 2610;
- n oil (1/min) Ном. частота вращен. при жидк. смазке - 1100;
- n grease (1/min) Ном. частота вращен. при пластич. смазке - 850;
