Подшипник 3638НК5 ГОСТ

Модификация 3638НК5 — это отечественный роликовый радиальный подшипник, двухрядный, с бортами на внутреннем кольце, основное конструктивное исполнение - 3638.
Импортный аналог - 22338MAW33.
Размер подшипника: 190*400*132 мм.

  1. Стандарт качестваСтандарт: ГОСТ
  2. ПроизводителиБренд: МПЗ
  3. Внутренний диаметрВнутренний диаметр: 190 мм
  4. Наружный диаметрНаружный диаметр: 400 мм
  5. ШиринаШирина: 132 мм
  6. МассаМасса: 86.6 кг

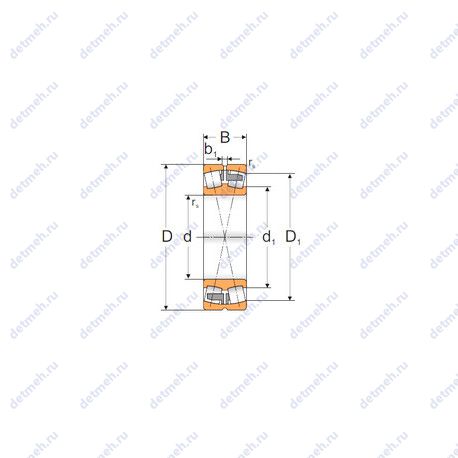

Подшипник 3638НК5 чертеж
Чертеж подшипника 3638НК5

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!

Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.

Вы можете связаться с нами по телефону: +7 (495) 255-13-10

или отправьте заявку на почту: zakaz@detmeh.ru

Расшифровка условного обозначения 3638НК5

Суффикс Н — Детали из теплостойкой стали

Префиксы и суффиксы указывают на дополнительную информацию, в основном если она отличается от базовой версии. Обозначают особенности конструкции или изменение характеристик, компоненты или вариант исполнения.

Таблица модификаций подшипника 3638НК5

НомерТехнические требованияd,ммD,ммB,ммm,кг
3638Основное исполнение.19040013281.2
30 3638 К19040013284.50
30-3638 НКДетали из теплостойкой стали
19040013284.7
3638 ЛСепаратор из латуни.
19040013281.5
3638 НДетали из теплостойкой стали
19040013284.50
40-3638 К19040013284.7
30 3638 НДетали из теплостойкой стали
19040013284.50
30 363819040013284.50
3638 К19040013284.50
6 3638 НШ1Нормы шумности
Детали из теплостойкой стали
19040013284.50
6 3638 НШНормы шумности
Детали из теплостойкой стали
19040013284.50
Что такое модификация подшипника?

Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

У модификаций подшипников методы контроля бывают разные:

  1. Категория
  2. Ряд момента трения
  3. Группа радиального зазора
  4. Класс точности

Так же могут отличаться технические требования:

  1. Увеличенная грузоподъёмность
  2. Изменения конструктивных решений
  3. Модифицированный контакт
  4. Нестандартные материалы
  5. Специальные технические условия
  6. Материал и конструкция сепараторов подшипника
  7. Материалы колец и тел качения
  8. Температура отпуска и рабочая температура
  9. Марка смазки
  10. Вибрация и шумность
  11. Частота вращения предельная при пластичной смазке и жидкой
  12. Максимальная эксплуатационная нагрузка
  13. Уровень защиты

Таблица аналогов подшипника 3638НК5

БрендНомерd,ммD,ммB,ммСтандарт
МПЗ3638НК5190400132ГОСТ
MPZ22338 MAW33190400132ISO
Что такое аналог подшипника?

Аналог — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.

Таблица взаимозаменяемостей подшипника 3638НК5

Номерd,ммD,ммB,ммУсловиеОтличияРазличия
3638190400132
53638190400132
113638190400132
153638190400132
113638 Н190400132
113638НК5190400132Проточка на внешнем кольце для смазки
153638Н190400132
30 113638190400132
30 113638 Н190400132
30 3638 К190400132Проточка на внешнем кольце для смазки
30-3638 НК190400132Проточка на внешнем кольце для смазки
3638 Л190400132Сепаратор из латуни
3638 Н190400132
40-3638 К190400132Проточка на внешнем кольце для смазки
53638Н190400132
30 3638 Н190400132
30 3638190400132
3638 К190400132Проточка на внешнем кольце для смазки
6 3638 НШ1190400132
6 3638 НШ190400132
Что такое взаимозаменяемость подшипника?

Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.

Таблица размеров и характеристик подшипника 3638НК5

В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.

Производитель МПЗ

МПЗ — Основные потребители продукции ОАО «МПЗ» – предприятия машиностроительной, горнодобывающей, металлургической, энергетической, строительной, нефтегазовой и оборонной промышленности. Подшипники с торговой маркой MPZ находят все более широкое применение у потребителей, делающих ставку на надежность и долговечность оборудования. Новые разработки «МИНСКОГО ПОДШИПНИКОВОГО ЗАВОДА», многие из которых уникальны и не имеют аналогов в мире, позволяют предприятию быть в топе ведущих мировых производителей подшипников и составлять серьезную конкуренцию на рынке.

Классификация:

  • Основной тип - роликовый радиальный сферический;
  • Тела качения - ролики;
  • Нагрузка - радиальная;
  • Форма роликов - бочкообразные;
  • Тип - сферический;

Прочие характеристики:

  • Номер по ГОСТ - 3638нк5;
  • Размер (d1) - 255 мм.;
  • Размер (r5 min.) - 5 мм.;
  • Размер (D1) - 328.5 мм.;
  • Количество дорожек качения - 2;
  • Уплотнение - нет;
  • Размер (b1) - 22 мм.;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 190 мм;
  • Внешний диаметр - 400 мм;
  • Ширина (высота) (B) - 132 мм.;
  • Масса - 86.6 кг;
  • Ширина наружной обоймы (C) - 132 мм.;

Пропускная способность:

  • Грузоподъемность динамическая - 1816 кн;
  • Грузоподъемность статическая - 2675 кн;
  • Частота вращения предельная при пластичной смазке - 850 об/мин;
  • Частота вращения предельная при жидкой смазке - 1100 об/мин;

Исходные данные для расчета:

  • Расчетный коэффициент (e) - 0.36;
  • Расчетный коэффициент (Y0) - 1.81;
  • Расчетный коэффициент (Y1) - 1.85;
  • Расчетный коэффициент (Y2) - 2.75;
×
