Роликовый подшипник 77779XM

Подшипник 77779XM — это отечественный роликовый радиально-упорный подшипник, четырехрядный, обозначение основновного исполнения 77779, размер 395*545*120 мм.

Стандарт: ГОСТ
Бренд: EPK
Внутренний диаметр: 395 мм
Наружный диаметр: 545 мм
Ширина: 120 мм
Масса: 196.3 кг

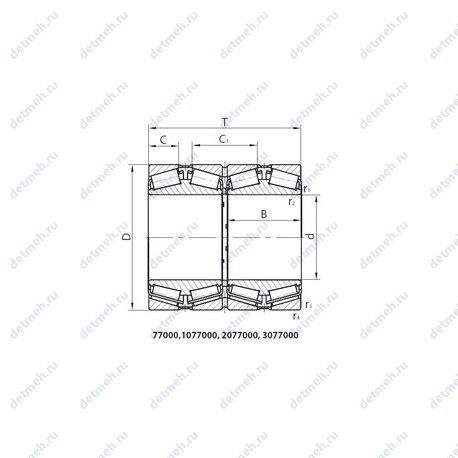

Подшипник 77779XM чертеж — Чертеж подшипника 77779XM

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 77779XM

Производитель ЕРК

Исходные данные для расчета:

Расчетный коэффициент (e) - 0.54;
Расчетный коэффициент (Y2) - 1.87;
Расчетный коэффициент (Y1) - 1.26;
Расчетный коэффициент (Y0) - 1.23;

Прочие характеристики:

Размер (C1) - 119.000 мм.;
Размер (r4 min.) - 4.0 мм.;
Размер (r3 min.) - 4.0 мм.;
Размер (r2 min.) - 2.0 мм.;
Размер (r1 min.) - 2.0 мм.;
Номер по ГОСТ - 77779xm;
Уплотнение - нет;
Количество дорожек качения - 4;

Габаритные и посадочные размеры:

Ширина (высота) (B) - 120.000 мм.;
Масса - 196.300 кг;
Ширина наружной обоймы (C) - 55.000 мм.;
Ширина рабочая (T) - 287.500 мм.;
Внешний диаметр - 545.000 мм., 545.000;
Внутренний диаметр - 395.000 мм., 395.000;

Классификация:

Основной тип - роликовый радиальный-упорный;
Нагрузка - радиальная и осевая;
Тела качения - ролики;

Пропускная способность:

Грузоподъемность статическая - 9330 кн;
Грузоподъемность динамическая - 3430 кн;

В таблице приведены основные размеры подшипника 77779XM, технические характеристики и номинальные значения.

Таблица модификаций подшипника 77779XM

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
77779 ХМ	Кольца и тела качения или только кольца (в том числе одно кольцо) из цементируемой стали.. Модифицированный контакт..	395	545	287.50	196.90
77779 ХКМ	Кольца и тела качения или только кольца (в том числе одно кольцо) из цементируемой стали.. Модифицированный контакт.. Штампованный сепаратор из черных металлов..	395	545	287.50	196.90
77779 ХКМ1	Кольца и тела качения или только кольца (в том числе одно кольцо) из цементируемой стали.. Модифицированный контакт.. Штампованный сепаратор из черных металлов..	395	545	287.50	196.90
6 77779 ХКМШ1	Нормы шумности. Кольца и тела качения или только кольца (в том числе одно кольцо) из цементируемой стали.. Модифицированный контакт.. Штампованный сепаратор из черных металлов..	395	545	287.50	196.90

Модификации подшипника 77779XM - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
