Роликовый подшипник 77779 ХКМ

Подшипник 77779 ХКМ — это отечественный роликовый радиально-упорный подшипник, четырехрядный, обозначение основновного исполнения 77779, размер 395*545*287.50 мм.

Стандарт: ГОСТ
Бренд: ГПЗ-9
Внутренний диаметр: 395 мм
Наружный диаметр: 545 мм
Ширина: 287.50 мм
Масса: 196.90 кг

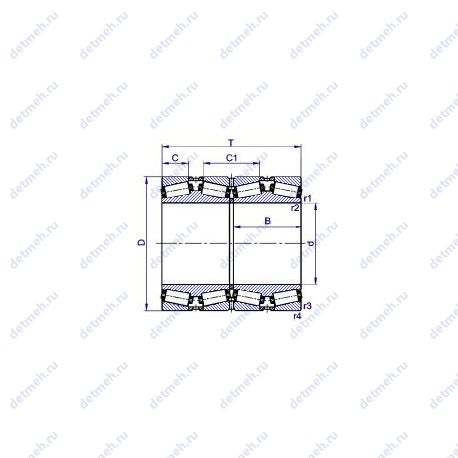

Подшипник 77779 ХКМ чертеж — Чертеж подшипника 77779 ХКМ

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс Х — Кольца и тела качения или только кольца (в том числе одно кольцо) из цементируемой стали. Суффикс М — Модифицированный контакт. Суффикс К — Штампованный сепаратор из черных металлов.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 77779 ХКМ

Производитель ГПЗ-9

ОАО "Самарский подшипниковый завод"

Классификация:

Обозначение - 77779 хкм;
Основной тип - роликовый радиальный-упорный;
Нагрузка - радиальная и осевая;
Тела качения - ролики;

Пропускная способность:

n grease (1/min) Ном. частота вращен. при пластич. смазке - 500;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 630;
Co (kN) Грузоподъемность статическая - 9390;
C (kN) Грузоподъемность динамическая - 3161;

Прочие характеристики:

N роликов Количество роликов - 152;
Материал Марка стали - шх-15;
dxl (мм) Размеры ролика - 30.06/31.4х38.33;
ГОСТ - ГОСТ 520;
Уплотнение - нет;
Количество дорожек качения - 4;
Номер по ГОСТ - 77779 хкм;

Габаритные и посадочные размеры:

m (кг) Масса - 196.9000;
В (мм) Ширина - 287.5;
D (мм) Наружный диаметр - 545;
d (мм) Внутренний диаметр - 395;
Ширина рабочая (T) - 289 мм.;
Масса - 198 кг;
Внешний диаметр - 545. мм;
Внутренний диаметр - 395. мм;

В таблице приведены основные размеры подшипника 77779 ХКМ, технические характеристики и номинальные значения.

Таблица модификаций подшипника 77779 ХКМ

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
77779XM	Роликовый радиально-упорный подшипник, четырехрядный.	395	545	120	196.3
77779 ХМ	Кольца и тела качения или только кольца (в том числе одно кольцо) из цементируемой стали.. Модифицированный контакт..	395	545	287.50	196.90
77779 ХКМ1	Кольца и тела качения или только кольца (в том числе одно кольцо) из цементируемой стали.. Модифицированный контакт.. Штампованный сепаратор из черных металлов..	395	545	287.50	196.90
6 77779 ХКМШ1	Нормы шумности. Кольца и тела качения или только кольца (в том числе одно кольцо) из цементируемой стали.. Модифицированный контакт.. Штампованный сепаратор из черных металлов..	395	545	287.50	196.90

Модификации подшипника 77779 ХКМ - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
