Роликовый подшипник 77741M
Подшипник 77741M — это отечественный роликовый радиально-упорный подшипник, четырехрядный, обозначение основновного исполнения 77741, размер 205*320*96 мм.
Стандарт: ГОСТ
Бренд: EPK
Внутренний диаметр: 205 мм
Наружный диаметр: 320 мм
Ширина: 96 мм
Масса: 56.8 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

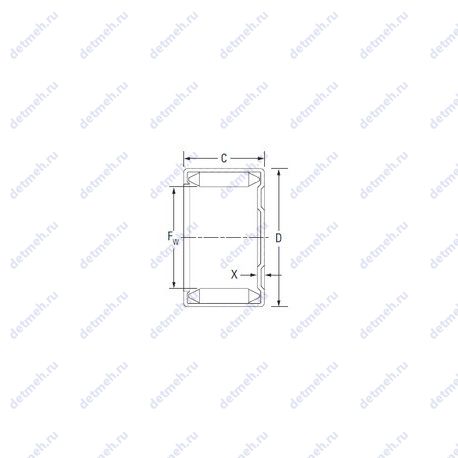

Таблица размеров и характеристик подшипника 77741M
Производитель ЕРК
Исходные данные для расчета:
- Расчетный коэффициент (e): 0.46
- Расчетный коэффициент (Y2): 2.17
- Расчетный коэффициент (Y1): 1.46
- Расчетный коэффициент (Y0): 1.42
Прочие характеристики:
- Размер (C1): 85 мм.
- Размер (r4 min.): 4.4 мм.
- Размер (r3 min.): 4.4 мм.
- Размер (r2 min.): 4.0 мм.
- Размер (r1 min.): 4.0 мм.
- Номер по ГОСТ: 77741m
- Уплотнение: нет
- Количество дорожек качения: 4
Габаритные и посадочные размеры:
- Ширина (высота) (B): 96 мм.
- Масса: 56.800 кг
- Ширина наружной обоймы (C): 36 мм.
- Ширина рабочая (T): 205 мм.
- Внешний диаметр: 320 мм., 320
- Внутренний диаметр: 205 мм., 205
Классификация:
- Основной тип: роликовый радиальный-упорный
- Нагрузка: радиальная и осевая
- Тела качения: ролики
Пропускная способность:
- Грузоподъемность статическая: 3430 кн
- Грузоподъемность динамическая: 1600 кн
В таблице приведены основные размеры подшипника 77741M, технические характеристики и номинальные значения.
Таблица модификаций подшипника 77741M
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 77741 | Основное исполнение. | 205 | 320 | 208.50 | 55.81 |
| 77741 М | Модифицированный контакт.. | 205 | 320 | 208.50 | 55.81 |
| 77741 К | Штампованный сепаратор из черных металлов.. | 205 | 320 | 208.50 | 55.81 |
| 77741 МКУ | Дополнительные технические требования. Модифицированный контакт.. Штампованный сепаратор из черных металлов.. | 205 | 320 | 208.50 | 55.81 |
| 6 77741 КШ1 | Нормы шумности. Штампованный сепаратор из черных металлов.. | 205 | 320 | 208.50 | 55.81 |
Модификации подшипника 77741M - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
