Роликовый подшипник 77741

Подшипник 77741 — это отечественный роликовый радиально-упорный подшипник, четырехрядный, является основным конструктивным исполнением, размер 205*320*208.50 мм.

Стандарт: ГОСТ
Бренды: ГПЗ-23, ГПЗ-9
Внутренний диаметр: 205 мм
Наружный диаметр: 320 мм
Ширина: 208.50 мм
Масса: 55.81 кг

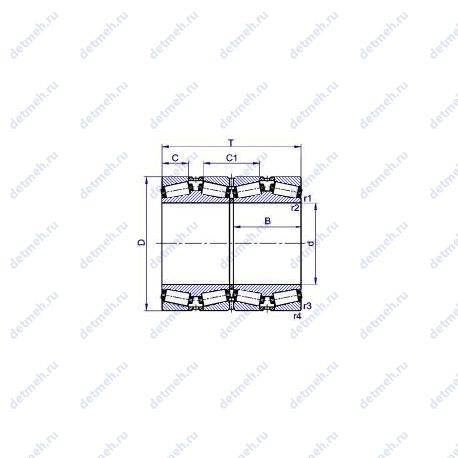

Подшипник 77741 чертеж — Чертеж подшипника 77741

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги

Таблица размеров и характеристик подшипника 77741

Производитель ГПЗ-9

ОАО "Самарский подшипниковый завод"

Габаритные и посадочные размеры:

В (мм) Ширина - 208.5;
d (мм) Внутренний диаметр - 205;
D (мм) Наружный диаметр - 320;
m (кг) Масса - 55.81;

Классификация:

Обозначение - 77741;

Прочие характеристики:

ГОСТ - ГОСТ 520;
dxl (мм) Размеры ролика - 29.36/31.2х30.23;
Материал Марка стали - шх-15;
N роликов Количество роликов - 92;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 1355;
Co (kN) Грузоподъемность статическая - 2664;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 1000;
n grease (1/min) Ном. частота вращен. при пластич. смазке - 800;

Производитель ГПЗ-23

ГПЗ-23 (ЗАО «Вологодский подшипниковый завод», ВПЗ) — один из крупнейших и старейших производителей подшипников в России. Завод расположен в Вологде и работает с 1976 года. Предприятие выпускает широкий ассортимент подшипников для автомобильной, железнодорожной, машиностроительной и оборонной промышленности. Продукция завода соответствует российским и международным стандартам.

Пропускная способность:

Co (kN) Грузоподъемность статическая - 2664;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 1000;
n grease (1/min) Ном. частота вращен. при пластич. смазке - 800;
C (kN) Грузоподъемность динамическая - 1355;

Прочие характеристики:

dxl (мм) Размеры ролика - 29.36/31.2х30.23;
N роликов Количество роликов - 92;
Уплотнение - нет;
Количество дорожек качения - 4;
Номер по ГОСТ - 77741;
ГОСТ - ГОСТ 520;
Материал Марка стали - шх-15;

Классификация:

Тела качения - ролики;
Нагрузка - радиальная и осевая;
Обозначение - 77741;
Основной тип - роликовый радиальный-упорный;

Габаритные и посадочные размеры:

Внутренний диаметр - 205 мм;
Внешний диаметр - 320 мм;
Масса - 55.81 кг;
Ширина рабочая (T) - 205 мм.;
d (мм) Внутренний диаметр - 205;
D (мм) Наружный диаметр - 320;
В (мм) Ширина - 208.5;
m (кг) Масса - 55.81;

В таблице приведены основные размеры подшипника 77741, технические характеристики и номинальные значения.

Таблица модификаций подшипника 77741

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
77741M	Роликовый радиально-упорный подшипник, четырехрядный.	205	320	96	56.8
77741 М	Модифицированный контакт..	205	320	208.50	55.81
77741 К	Штампованный сепаратор из черных металлов..	205	320	208.50	55.81
77741 МКУ	Дополнительные технические требования. Модифицированный контакт.. Штампованный сепаратор из черных металлов..	205	320	208.50	55.81
6 77741 КШ1	Нормы шумности. Штампованный сепаратор из черных металлов..	205	320	208.50	55.81

Модификации подшипника 77741 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника 77741

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
ГПЗ-23	77741	205	320	208.50	ГОСТ
ГПЗ-9	77741	205	320	208.50	ГОСТ

Аналог подшипника 77741 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
