Роликовый подшипник 7705ЕУ

Подшипник 7705ЕУ — это отечественный роликовый радиально-упорный подшипник, однорядный, комплектный, с сепаратором, с углом контакта до 16°, обозначение основновного исполнения 7705, размер 28*67*20.5 мм.

Стандарт: ГОСТ
Бренд: SPZ-GROUP
Внутренний диаметр: 28 мм
Наружный диаметр: 67 мм
Ширина: 20.5 мм
Масса: 0.355 кг

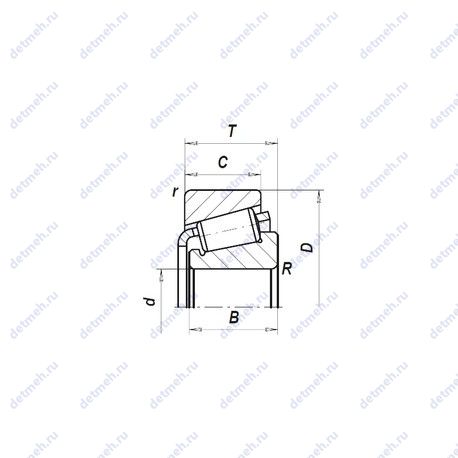

Подшипник 7705ЕУ чертеж — Чертеж подшипника 7705ЕУ

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс Е — Сепаратор из текстолита. Суффикс У — Дополнительные технические требования

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 7705ЕУ

Производитель SPZ-GROUP

SPZ-GROUP (Самарские подшипниковые заводы) - крупный российский производитель подшипников, работающий с 1942 года. Компания специализируется на выпуске конических, цилиндрических и сферических роликовых подшипников, применяемых в машиностроении, металлургии, транспорте и других отраслях. SPZ-GROUP ориентируется на современные технологии и международные стандарты качества, что делает её одним из лидеров рынка.

Габаритные и посадочные размеры:

Ширина наружной обоймы (C) - 16 мм.;
Масса - 0.355 кг;
Радиус наружней фаски - 1.5 мм.;
Радиус внутренней фаски (R) - 0.8 мм.;
Ширина (высота) (B) - 20.5 мм.;
Ширина рабочая (T) - 20.5 мм.;
Внешний диаметр - 67. мм;
Внутренний диаметр - 28. мм;

Прочие характеристики:

Номер по ГОСТ - 7705еу;
Уплотнение - нет;
Количество дорожек качения - 1;

Пропускная способность:

Частота вращения предельная - 7000 об/мин;
Грузоподъемность статическая - 64 кн;
Грузоподъемность динамическая - 55 кн;

Классификация:

Основной тип - роликовый радиальный-упорный;
Нагрузка - радиальная и осевая;
Тела качения - ролики;

В таблице приведены основные размеры подшипника 7705ЕУ, технические характеристики и номинальные значения.

Таблица модификаций подшипника 7705ЕУ

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
7705	Основное исполнение.	28	67	20.50	0.38
7705A	Роликовый радиально-упорный подшипник, однорядный, комплектный, с сепаратором, с углом контакта до 16°.	28	67	20.5	0.375
7705 А	Повышенная грузоподъемность.	28	67	20.50	0.38
7705 У	Дополнительные технические требования.	28	67	20.50	0.38
7705 А1	Повышенная грузоподъемность.	28	67	20.5	0.379
6 7705 А	Повышенная грузоподъемность.	28	67	20.5	0.379
6 7705 У	Дополнительные технические требования.	28	67	20.50	0.38
7 7705 У	Дополнительные технические требования.	28	67	20.50	0.38
7 7705 А	Повышенная грузоподъемность.	28	67	20.50	0.38
8 7705 У	Дополнительные технические требования.	28	67	20.50	0.38

Модификации подшипника 7705ЕУ - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
