Роликовый подшипник 7705A

Подшипник 7705A — это отечественный роликовый радиально-упорный подшипник, однорядный, комплектный, с сепаратором, с углом контакта до 16°, обозначение основновного исполнения 7705, размер 28*67*20.5 мм.

Стандарт: ГОСТ
Бренд: EPK
Внутренний диаметр: 28 мм
Наружный диаметр: 67 мм
Ширина: 20.5 мм
Масса: 0.375 кг

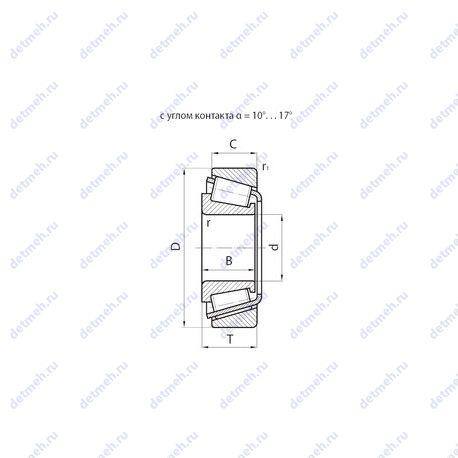

Подшипник 7705A чертеж — Чертеж подшипника 7705A

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 7705A

Производитель ЕРК

Пропускная способность:

Грузоподъемность статическая - 68.3 кн;
Частота вращения предельная при жидкой смазке - 8000 об/мин;
Частота вращения предельная при пластичной смазке - 6300 об/мин;
Грузоподъемность динамическая - 57.8 кн;

Исходные данные для расчета:

Расчетный коэффициент (Y) - 1.5;
Расчетный коэффициент (Y0) - 0.82;
Расчетный коэффициент (e) - 0.4;

Прочие характеристики:

Размер (r1 min.) - 1.3 мм.;
Номер по ГОСТ - 7705a;
Уплотнение - нет;
Количество дорожек качения - 1;

Габаритные и посадочные размеры:

Ширина (высота) (B) - 20.5 мм.;
Радиус наружней фаски - 0.8 мм.;
Масса - 0.375 кг;
Ширина наружной обоймы (C) - 16 мм.;
Ширина рабочая (T) - 20.5 мм.;
Внешний диаметр - 67 мм., 67;
Внутренний диаметр - 28 мм., 28;

Классификация:

Основной тип - роликовый радиальный-упорный;
Нагрузка - радиальная и осевая;
Тела качения - ролики;

В таблице приведены основные размеры подшипника 7705A, технические характеристики и номинальные значения.

Таблица модификаций подшипника 7705A

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
7705	Основное исполнение.	28	67	20.50	0.38
7705 А	Повышенная грузоподъемность.	28	67	20.50	0.38
7705ЕУ	Сепаратор из текстолита.. Дополнительные технические требования.	28	67	20.5	0.355
7705 У	Дополнительные технические требования.	28	67	20.50	0.38
7705 А1	Повышенная грузоподъемность.	28	67	20.5	0.379
6 7705 А	Повышенная грузоподъемность.	28	67	20.5	0.379
6 7705 У	Дополнительные технические требования.	28	67	20.50	0.38
7 7705 У	Дополнительные технические требования.	28	67	20.50	0.38
7 7705 А	Повышенная грузоподъемность.	28	67	20.50	0.38
8 7705 У	Дополнительные технические требования.	28	67	20.50	0.38

Модификации подшипника 7705A - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
