Роликовый подшипник NA6914-ZW-XL
Подшипник NA6914-ZW-XL — это импортный роликовый игольчатый подшипник, однорядный, обозначение основновного исполнения 6914, размер 70*100*54 мм.
Стандарт: ISO
Бренд: INA
Внутренний диаметр: 70 мм
Наружный диаметр: 100 мм
Ширина: 54 мм
Масса: 1.34 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Префикс NA — Игольчатый роликовый подшипник с размерами по ISO 15 Суффикс X — Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью Суффикс Z — Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника Суффикс L — Механически обработанный сепаратор из легкого сплава Суффикс W — Без кольцевой канавки и смазочных отверстий в наружном кольце
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

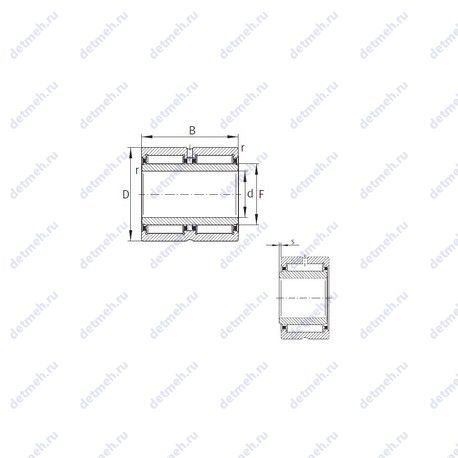

Таблица размеров и характеристик подшипника NA6914-ZW-XL
Производитель INA
Подшипниковая компания INA, подразделение Schaeffler Group. INA занимается производством подшипников качения, подшипников скольжения и линейных компонентов исключительного качества. Подшипниковая компания INA также обеспечивает потребности автомобильной промышленности своей обширной линейкой прецизионных деталей, выбранных для многочисленных внутренних работ автомобильных двигателей, трансмиссий и силовых агрегатов.
Габаритные и посадочные размеры:
- Масса - 1.34 кг;
- Радиус наружней фаски - 1 мм;
- Ширина (высота) (B) - 54 мм;
- Ширина наружной обоймы (C) - 54 мм;
- Высота. мм - 54;
- Внешний диаметр - 100 мм;
- Внутренний диаметр - 70 мм;
Прочие характеристики:
- Расстояние от торца тугого кольца до центра радиуса сферы (S) - 1;
- Диаметр отверстия комплекта шариков/роликов (Fw) - 80 мм;
- Граничная нагрузка по усталости (Pu) - 47.5;
- Уплотнение - нет;
- Количество дорожек качения - 1;
- Размеры. мм - 70x100x54;
Пропускная способность:
- Частота вращения номинальная - 3 800 об/мин;
- Частота вращения предельная - 6 000 об/мин;
- Грузоподъемность статическая - 265 кн;
- Грузоподъемность динамическая - 145 кн;
Классификация:
- Основной тип - роликовый игольчатый;
- Обозначение - na6914-zw-xl;
- Форма роликов - игольчатые;
- Тела качения - ролики;
В таблице приведены основные размеры подшипника NA6914-ZW-XL, технические характеристики и номинальные значения.
Таблица модификаций подшипника NA6914-ZW-XL
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 6914 | Основное исполнение. | 70 | 100 | 16 | 0.35 |
| 6914N | Канавка для стопорного кольца на наружном кольце. | 70 | 100 | 16 | 0.349 |
| 6914Z | Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. | 70 | 100 | 16 | 0.342 |
| 6914VV | Бессепараторный подшипник. | 70 | 100 | 16 | 0.349 |
| 6914ZZ | Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. | 70 | 100 | 16 | 0.35 |
| 6914NR | Канавка под стопорное кольцо на наружном кольце подшипника, в комплекте со стопорным кольцом. | 70 | 100 | 16 | 0.349 |
| 6914LLU | Двухкромочное нитриловое контактное уплотнение. Механически обработанный сепаратор из легкого сплава. | 70 | 100 | 16 | 0.334 |
| 6914LLB | Бесконтактное нитриловое уплотнение. Механически обработанный сепаратор из легкого сплава. | 70 | 100 | 16 | 0.334 |
| 6914DDU | Роликовый игольчатый подшипник, однорядный. | 70 | 100 | 16 | 0.349 |
| 6914ZNR | Защитная металлическая шайба типа Z с одной стороны и канавка под стопорное кольцо на наружной поверхности с противоположной стороны подшипника, с стопорным кольцом. | 70 | 100 | 16 | 0.332 |
| 6914-RS | Контактное уплотнение из полиуретана или резины с одной стороны подшипника. | 70 | 100 | 16 | 0.336 |
| 6914-RZ | Контактное армированное уплотнение из резины с уменьшенным трением с одной стороны подшипника. | 70 | 100 | 16 | 0.336 |
| NA6914R | Игольчатый роликовый подшипник с размерами по ISO 15. | 70 | 100 | 54 | 1.34 |
| NA 6914 | Игольчатый роликовый подшипник с размерами по ISO 15. | 70 | 100 | 54 | 1.35 |
| RNA6914R | Однорядный игольчатый роликоподшипник с сепаратором. | 80 | 100 | 54 | 0.857 |
| RNA 6914 | Однорядный игольчатый роликоподшипник с сепаратором. | 80 | 100 | 54 | 0.86 |
| NA 6914U | Игольчатый роликовый подшипник с размерами по ISO 15. | 70 | 100 | 55 | 1.48 |
| 6914-2RD | Роликовый игольчатый подшипник, однорядный. | 70 | 100 | 16 | 0.342 |
| 6914-2RU | Роликовый игольчатый подшипник, однорядный. | 70 | 100 | 16 | 0.342 |
| 6914-2RZ | Контактные уплотнения типа RZ с обеих сторон подшипника. | 70 | 100 | 16 | 0.336 |
| 6914-2RS | Контактные уплотнения типа RS с обеих сторон подшипника. | 70 | 100 | 16 | 0.35 |
| NA6914TT | Игольчатый роликовый подшипник с размерами по ISO 15. Механически обработанный сепаратор из текстолита. | 70 | 100 | 55 | 1.4 |
| C 6914 V | Тороидальный подшипник CARB. Бессепараторный подшипник. | 70 | 100 | 54 | 1.4 |
| NA 6914UU | Игольчатый роликовый подшипник с размерами по ISO 15. | 70 | 100 | 55 | 1.48 |
| RNA6914TT | Однорядный игольчатый роликоподшипник с сепаратором. Механически обработанный сепаратор из текстолита. | 80 | 100 | 54 | 0.89 |
| NA 6914 ZW | Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. Без кольцевой канавки и смазочных отверстий в наружном кольце. Игольчатый роликоподшипник с размерами по ISO 15.. | 70 | 100 | 54 | 1.326 |
| NA6914-2RS | Игольчатый роликовый подшипник с размерами по ISO 15. Контактные уплотнения типа RS с обеих сторон подшипника. | 70 | 100 | 54 | 1.35 |
| RNA 6914 ZW | Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. Без кольцевой канавки и смазочных отверстий в наружном кольце. Игольчатый подшипник без внутреннего кольца, смазочное отверстие в наружном кольце.. | 80 | 100 | 54 | 0.857 |
| RNA6914-ZW-XL | Однорядный игольчатый роликоподшипник с сепаратором. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. Механически обработанный сепаратор из легкого сплава. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 80 | 100 | 54 | 0.857 |
Модификации подшипника NA6914-ZW-XL - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
