Шариковый подшипник 6914N

Производитель NTN

Основанная в 1963 году, NTN является одним из крупнейших в мире производителей подшипников. NTN является ведущим поставщиком подшипников для промышленного и автомобильного рынков. NTN также является лидером в разработке высокоточного оборудования в самых современных областях и поставляет продукцию во многие отрасли промышленности, включая автомобильную, строительную технику, ветроэнергетику, а также сталелитейные и бумажные фабрики. Эта компания стала первым японским промышленным производителем, удостоенным престижной премии Деминга за статистический контроль качества.

Классификация:

• Основной тип - шариковый радиальный;
• Тела качения - шарики;
• Обозначение - 6914n;
• Нагрузка - радиальная;

Прочие характеристики:

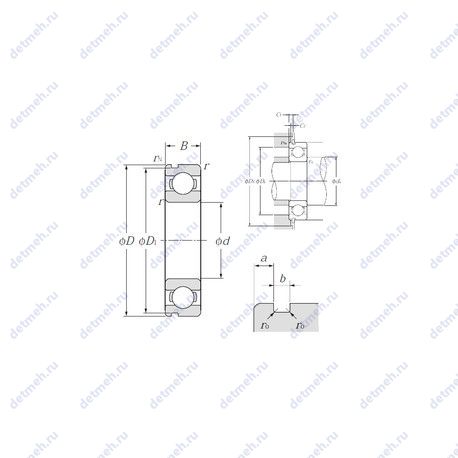

• Размеры. мм - 70x100x16;
• Количество дорожек качения - 1;
• Уплотнение - нет;
• Размер (a) - 2.5 мм;
• Размер (b) - 1.3 мм.;
• Размер сопряженных деталей (da min.) - 75;
• Размер сопряженных деталей (Da max.) - 95;
• Размер сопряженных деталей (ra max.) - 1;
• Размер сопряженных деталей (da max) - 77.5;
• Размер (D1) - 97.9 мм.;
• Размер (rn) - 0.5;
• Размер (r0 max.) - 0.4 мм.;
• Размер сопряженных деталей (Dx) - 106;
• Размер сопряженных деталей (Cy) - 3.3;
• Размер сопряженных деталей (Cz) - 1.2;
• Размер сопряженных деталей (rn) - 0.5;

Габаритные и посадочные размеры:

• Внутренний диаметр - 70 мм;
• Внешний диаметр - 100 мм;
• Высота. мм - 16;
• Ширина наружной обоймы (C) - 16 мм;
• Масса - 0.334 кг;
• Ширина (высота) (B) - 16 мм;
• Радиус наружней фаски - 1 мм;

Пропускная способность:

• Грузоподъемность динамическая - 23.7 кн;
• Грузоподъемность статическая - 21.2 кн;
• Частота вращения предельная при пластичной смазке - 6 500 об/мин;
• Частота вращения предельная при жидкой смазке - 7 700 об/мин;

Исходные данные для расчета:

• Расчетный коэффициент (f0) - 16.3;

Производитель CYSD

Благодаря постоянному развитию, CYSD является конкурентоспособной на международном уровне в области проектирования, производства, испытаний и тестирования. Успешно прошла сертификации: система качества ISO 9001:2000, международная система качества ISO/TS16949:2002

Классификация:

• Основной тип - шариковый радиальный;
• Тела качения - шарики;
• Нагрузка - радиальная;
• Обозначение - 6914n;

Прочие характеристики:

• Размеры. мм - 70x100x16;
• Количество дорожек качения - 1;
• Уплотнение - нет;

Габаритные и посадочные размеры:

• Внутренний диаметр - 70 мм;
• Внешний диаметр - 100 мм;
• Высота. мм - 16;
• Ширина (высота) (B) - 16 мм;
• Ширина наружной обоймы (C) - 16 мм;
• Масса - 0.336 кг;
• Радиус наружней фаски - 1 мм.;

Пропускная способность:

• Грузоподъемность динамическая - 16.5 кн;
• Грузоподъемность статическая - 17.2 кн;

Производитель NACHI

С 1939 года NACHI разрабатывает подшипники качения самого высокого калибра. Каждый производственный этап выполняется и контролируется на собственных заводах NACHI, от сталелитейного завода и термической обработки до механической обработки компонентов и сборки подшипников. Сегодня NACHI поставляет широкий ассортимент шариковых, роликовых, сферических роликовых и прецизионных роликовых подшипников для применения в общем машиностроении, сельском хозяйстве, трансмиссии, жидкостях, аэрокосмической и автомобильной промышленности с высокими требованиями.

Классификация:

• Основной тип - шариковый радиальный;
• Тела качения - шарики;
• Нагрузка - радиальная;
• Обозначение - 6914n;

Прочие характеристики:

• Размеры. мм - 70x100x16;
• Размер (a) - 2.5 мм;
• Размер (r1 min.) - 0.5 мм.;
• Количество дорожек качения - 1;
• Уплотнение - нет;
• Размер (D1) - 97.9 мм.;
• Размер (b) - 1.3 мм.;

Габаритные и посадочные размеры:

• Внутренний диаметр - 70 мм;
• Внешний диаметр - 100 мм;
• Высота. мм - 16;
• Ширина (высота) (B) - 16 мм;
• Ширина наружной обоймы (C) - 16 мм;
• Масса - 0.332 кг;
• Радиус наружней фаски - 1 мм;

Пропускная способность:

• Грузоподъемность динамическая - 23.7 кн;
• Грузоподъемность статическая - 21.1 кн;
• Частота вращения предельная при пластичной смазке - 6500 об/мин;
• Частота вращения предельная при жидкой смазке - 7500 об/мин;

Производитель NSK

Компания  NSK   производит подшипники с 1916 года, являясь пионером в производстве шариковых подшипников в Японии. В настоящее время компания имеет большой опыт производства различных типов подшипников, широко используемых в автомобильной промышленности и машиностроении, а также компонентов мехатронных систем.

Классификация:

• Основной тип - шариковый радиальный;
• Тела качения - шарики;
• Обозначение - 6914n;
• Нагрузка - радиальная;

Прочие характеристики:

• Размеры. мм - 70x100x16;
• Количество дорожек качения - 1;
• Уплотнение - нет;
• Размер сопряженных деталей (ra max.) - 1;
• Размер сопряженных деталей (da min.) - 75;
• Размер сопряженных деталей (Da max.) - 95;
• Размер (b) - 1.3 мм.;
• Размер (a) - 2.5 мм.;
• Размер сопряженных деталей (da max) - 77.5;
• Размер (D1) - 97.9 мм.;
• Размер (rn) - 0.5;
• Размер (r0 max.) - 0.4 мм.;

Габаритные и посадочные размеры:

• Внутренний диаметр - 70 мм;
• Внешний диаметр - 100 мм;
• Высота. мм - 16;
• Ширина наружной обоймы (C) - 16 мм;
• Масса - 0.349 кг;
• Ширина (высота) (B) - 16 мм;
• Радиус наружней фаски - 1 мм;

Пропускная способность:

• Грузоподъемность динамическая - 23.7 кн;
• Частота вращения предельная при жидкой смазке - 7 500 об/мин;
• Частота вращения предельная при пластичной смазке - 6 300 об/мин;
• Грузоподъемность статическая - 21.2 кн;

Исходные данные для расчета:

• Расчетный коэффициент (f0) - 16.3;
