Роликовый подшипник 697920Л1У
Подшипник 697920Л1У — это отечественный роликовый радиально-упорный подшипник, двухрядный, с бортом на наружном кольце, обозначение основновного исполнения 697920, размер 98.425*152.4*42 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника 697920Л1У
Производитель ЕРК+
Исходные данные для расчета:
- Расчетный коэффициент (Y2): 4.04
- Расчетный коэффициент (Y1): 2.71
- Расчетный коэффициент (Y0): 2.65
- Расчетный коэффициент (e): 0.25

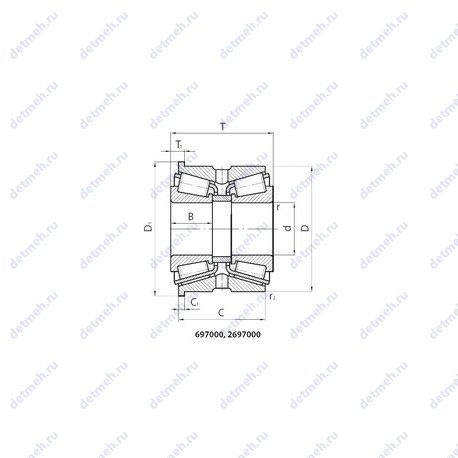

Габаритные и посадочные размеры:
- Ширина рабочая (T1): 15
- Наружный диаметр (D1): 159.34
- Ширина (высота) (B): 42 мм.
- Радиус наружней фаски: 0.7 мм.
- Масса: 5.490 кг
- Ширина наружной обоймы (C): 76 мм.
- Ширина рабочая (T): 92 мм.
- Внешний диаметр: 152.4 мм., 152.4
- Внутренний диаметр: 98.425 мм., 98.425
Прочие характеристики:
- Размер (C1): 7.3 мм.
- Размер (r2 min.): 0.5 мм.
- Номер по ГОСТ: 697920л1у
- Уплотнение: нет
- Количество дорожек качения: 2
Пропускная способность:
- Частота вращения предельная при жидкой смазке: 2400 об/мин
- Грузоподъемность статическая: 545 кн
- Грузоподъемность динамическая: 327 кн
Классификация:
- Основной тип: роликовый радиальный-упорный
- Нагрузка: радиальная и осевая
- Тела качения: ролики
Производитель ГОСТ+
Подшипники произведенные по стандартам ГОСТ (Государственный стандарт), соответствуют требованиям, установленным для отечественной промышленности. Стандарты регламентируют размеры, материалы, точность изготовления и устойчивость к нагрузкам. Они отличаются надежностью и долговечностью, а также совместимостью с оборудованием, разработанным по советским и российским техническим нормам.
Классификация:
- Тип: конический
- Нагрузка: радиальная и осевая
- Тела качения: ролики
- Основной тип: роликовый радиальный-упорный
В таблице приведены основные размеры подшипника 697920Л1У, технические характеристики и номинальные значения.
Таблица модификаций подшипника 697920Л1У
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 697920 | Основное исполнение. | 98.425 | 152.4 | 92 | 5.49 |
| 2-697920 | Роликовый радиально-упорный подшипник, двухрядный, с бортом на наружном кольце. | 98.425 | 152.4 | 92 | 5.49 |
| 697920 Л | Сепаратор из латуни.. | 98.425 | 152.4 | 92 | 5.49 |
| 2 697920 Л | Сепаратор из латуни.. | 98.43 | 152.40 | 92 | 5.49 |
| 5 697920 Л | Сепаратор из латуни.. | 98.43 | 152.40 | 92 | 5.49 |
| 2 697920 Л1 | Сепаратор из латуни.. | 98.43 | 152.40 | 92 | 5.49 |
| 4 697920 Л1 | Сепаратор из латуни.. | 98.43 | 152.40 | 92 | 5.49 |
| 2 697920 Л1У | Сепаратор из латуни.. Дополнительные технические требования. | 98.43 | 152.40 | 92 | 5.49 |
| 24-697920 Л1 | Сепаратор из латуни.. | 98.425 | 152.4 | 92 | 5.49 |
| 4 697920 Л1У | Сепаратор из латуни.. Дополнительные технические требования. | 98.43 | 152.40 | 92 | 5.49 |
Модификации подшипника 697920Л1У - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника 697920Л1У
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| EPK | 697920Л1У | 98.425 | 152.4 | 42 | ГОСТ |
| ГОСТ | 697920Л1У | 98.425 | 152.4 | 42 | ГОСТ |
Аналог подшипника 697920Л1У — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
