Роликовый подшипник 5-697920 Л

Подшипник 5-697920 Л — это отечественный роликовый радиально-упорный подшипник, двухрядный, с бортом на наружном кольце, обозначение основновного исполнения 697920, размер 98.43*152.40*92 мм.

Стандарт: ГОСТ
Бренд: ГПЗ-9
Внутренний диаметр: 98.43 мм
Наружный диаметр: 152.40 мм
Ширина: 92 мм
Масса: 5.49 кг

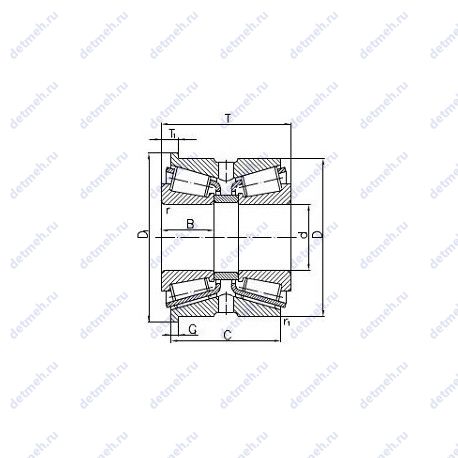

Подшипник 5-697920 Л чертеж — Чертеж подшипника 5-697920 Л

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс Л — Сепаратор из латуни.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 5-697920 Л

Производитель ГПЗ-9

ОАО "Самарский подшипниковый завод"

Классификация:

Обозначение - 5 697920 л;

Прочие характеристики:

ГОСТ - ГОСТ 520;
Материал Марка стали - шх-15;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 98.425;
D (мм) Наружный диаметр - 152.4;
В (мм) Ширина - 92;
m (кг) Масса - 5.49;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 303;
Co (kN) Грузоподъемность статическая - 559;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 3300;
n grease (1/min) Ном. частота вращен. при пластич. смазке - 2000;

В таблице приведены основные размеры подшипника 5-697920 Л, технические характеристики и номинальные значения.

Таблица модификаций подшипника 5-697920 Л

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
697920	Основное исполнение.	98.425	152.4	92	5.49
2-697920	Роликовый радиально-упорный подшипник, двухрядный, с бортом на наружном кольце.	98.425	152.4	92	5.49
697920 Л	Сепаратор из латуни..	98.425	152.4	92	5.49
697920Л1У	Сепаратор из латуни.. Дополнительные технические требования.	98.425	152.4	42	5.49
2 697920 Л	Сепаратор из латуни..	98.43	152.40	92	5.49
2 697920 Л1	Сепаратор из латуни..	98.43	152.40	92	5.49
4 697920 Л1	Сепаратор из латуни..	98.43	152.40	92	5.49
2 697920 Л1У	Сепаратор из латуни.. Дополнительные технические требования.	98.43	152.40	92	5.49
24-697920 Л1	Сепаратор из латуни..	98.425	152.4	92	5.49
4 697920 Л1У	Сепаратор из латуни.. Дополнительные технические требования.	98.43	152.40	92	5.49

Модификации подшипника 5-697920 Л - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
