Подшипник 5В0 18320 ГОСТ

Модификация 5В0 18320 — это отечественный шариковый упорный подшипник, одинарный, со свободным самоустанавливающимся кольцом и подкладным кольцом, основное конструктивное исполнение - 18320.
Импортный аналог - 53320U320.
Размер подшипника: 100*170/175*64 мм.

  1. Стандарт качестваСтандарт: ГОСТ
  2. ПроизводителиБренд: ГПЗ-1
  3. Внутренний диаметрВнутренний диаметр: 100 мм
  4. Наружный диаметрНаружный диаметр: 170/175 мм
  5. ШиринаШирина: 64 мм
  6. МассаМасса: 6.60 кг

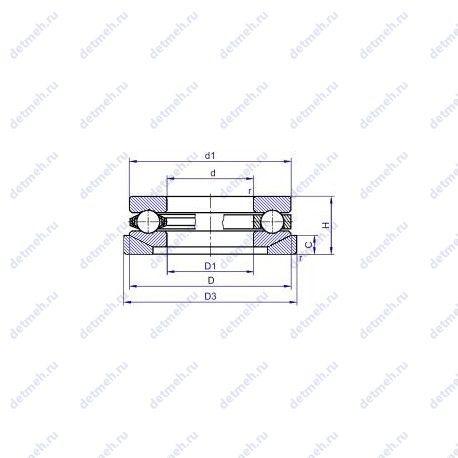

Подшипник 5В0 18320 чертеж
Чертеж подшипника 5В0 18320

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!

Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.

Вы можете связаться с нами по телефону: +7 (495) 255-13-10

или отправьте заявку на почту: zakaz@detmeh.ru

Таблица модификаций подшипника 5В0 18320

НомерТехнические требованияd,ммD,ммB,ммm,кг
18320Основное исполнение.100170/175646.60
18320 ЛСепаратор из латуни.
100170/175646.60
Что такое модификация подшипника?

Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

У модификаций подшипников методы контроля бывают разные:

  1. Категория
  2. Ряд момента трения
  3. Группа радиального зазора
  4. Класс точности

Так же могут отличаться технические требования:

  1. Увеличенная грузоподъёмность
  2. Изменения конструктивных решений
  3. Модифицированный контакт
  4. Нестандартные материалы
  5. Специальные технические условия
  6. Материал и конструкция сепараторов подшипника
  7. Материалы колец и тел качения
  8. Температура отпуска и рабочая температура
  9. Марка смазки
  10. Вибрация и шумность
  11. Частота вращения предельная при пластичной смазке и жидкой
  12. Максимальная эксплуатационная нагрузка
  13. Уровень защиты

Таблица аналогов подшипника 5В0 18320

БрендНомерd,ммD,ммB,ммСтандарт
ГПЗ-15В0 18320100170/17564ГОСТ
SKF53320+U32010017018ISO
ISB53320+U32010017018ISO
FAG53320+U32010017018ISO
NKE53320+U32010017018ISO
ROLEK53320+U32010017018ISO
Что такое аналог подшипника?

Аналог — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.

Таблица размеров и характеристик подшипника 5В0 18320

В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.

Производитель ГПЗ-1

ГПЗ-1 — ОАО "Московский подшипник"

Классификация:

  • Основной тип - шариковый упорный;
  • Тела качения - шарики;
  • Нагрузка - осевая;
  • Обозначение - 5в0 18320;

Прочие характеристики:

  • Номер по ГОСТ - 5в0-18320;
  • Количество дорожек качения - 1;
  • Уплотнение - нет;
  • ГОСТ - ГОСТ 520;
  • Материал Марка стали - шх-15;
  • d шарика (мм) Диаметр шарика - 28.575;
  • N шариков Количество шариков - 12;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 100 мм;
  • Внешний диаметр - 170 мм;
  • Масса - 6.6 кг;
  • Высота (H) - 64 мм.;
  • d (мм) Внутренний диаметр - 100;
  • D (мм) Наружный диаметр - 170/175;
  • В (мм) Ширина - 64;
  • m (кг) Масса - 6.6;

Пропускная способность:

  • C (kN) Грузоподъемность динамическая - 238;
  • Co (kN) Грузоподъемность статическая - 560;
  • n oil (1/min) Ном. частота вращен. при жидк. смазке - 1400;
  • n grease (1/min) Ном. частота вращен. при пластич. смазке - 950;
×
