Подшипник 18320 ГОСТ
18320 — это отечественный шариковый упорный подшипник, одинарный, со свободным самоустанавливающимся кольцом и подкладным кольцом, является основным конструктивным исполнением.
Импортный аналог - 53320U320.
Размер подшипника: 100*170/175*64 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица модификаций подшипника 18320
Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
У модификаций подшипников методы контроля бывают разные:
- Категория
- Ряд момента трения
- Группа радиального зазора
- Класс точности
Так же могут отличаться технические требования:
- Увеличенная грузоподъёмность
- Изменения конструктивных решений
- Модифицированный контакт
- Нестандартные материалы
- Специальные технические условия
- Материал и конструкция сепараторов подшипника
- Материалы колец и тел качения
- Температура отпуска и рабочая температура
- Марка смазки
- Вибрация и шумность
- Частота вращения предельная при пластичной смазке и жидкой
- Максимальная эксплуатационная нагрузка
- Уровень защиты
Таблица аналогов подшипника 18320
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| ГПЗ-1 | 18320 | 100 | 170/175 | 64 | ГОСТ |
| ГОСТ | 18320 | 100 | 170/175 | 64 | ГОСТ |
| SKF | 53320+U320 | 100 | 170 | 18 | ISO |
| ISB | 53320+U320 | 100 | 170 | 18 | ISO |
| FAG | 53320+U320 | 100 | 170 | 18 | ISO |
| NKE | 53320+U320 | 100 | 170 | 18 | ISO |
| ROLEK | 53320+U320 | 100 | 170 | 18 | ISO |
Аналог — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.

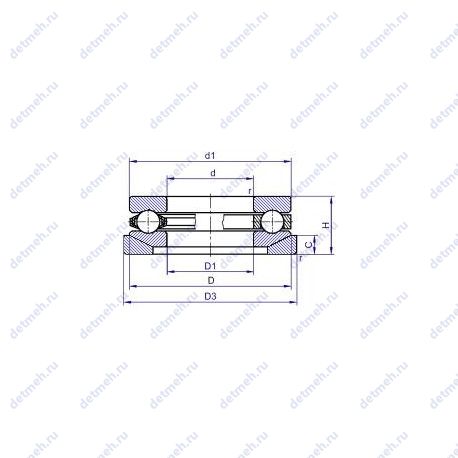

Таблица размеров и характеристик подшипника 18320
В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.
Производитель ГОСТ
Классификация:
- Основной тип - шариковый упорный;
- Тела качения - шарики;
- Нагрузка - осевая;
Производитель ГПЗ-1
ГПЗ-1 — ОАО "Московский подшипник"
Классификация:
- Основной тип - шариковый упорный;
- Тела качения - шарики;
- Нагрузка - осевая;
- Обозначение - 18320;
Прочие характеристики:
- Номер по ГОСТ - 18320;
- Размеры. мм - 100x170x170;
- Импортный аналог - 53320. u320;
- (d) диаметр отверстия тугого кольца. мм - 100;
- (D1) диаметр отверстия свободного кольца. мм - 103;
- (D3) диаметр отверстия подкладного кольца. мм - 135;
- ГОСТ - ГОСТ 520;
- Материал Марка стали - шх-15;
- d шарика (мм) Диаметр шарика - 28.575;
- N шариков Количество шариков - 12;
Габаритные и посадочные размеры:
- Радиус наружней фаски - 2.5;
- Масса - 5.93 кг;
- (D) наружный диаметр свободного кольца. мм - 170;
- (d1) наружный диаметр тугого кольца. мм - 170;
- (D2) наружный диаметр подкладного кольца. мм - 175;
- (C1) номинальная высота подкладного кольца. мм - 18;
- (R) радиус сферического опорного торца свободного кольца подшипника и сферической поверхности подкладного кольца. мм - 125;
- ( S) высота центра радиуса сферического опорного кольца. мм - 46;
- (T1) номинальная высота подшипника с подкладным кольцом. мм - 64;
- d (мм) Внутренний диаметр - 100;
- D (мм) Наружный диаметр - 170/175;
- В (мм) Ширина - 64;
- m (кг) Масса - 6.6;
Пропускная способность:
- C (kN) Грузоподъемность динамическая - 238;
- Co (kN) Грузоподъемность статическая - 560;
- n oil (1/min) Ном. частота вращен. при жидк. смазке - 1400;
- n grease (1/min) Ном. частота вращен. при пластич. смазке - 950;
