Подшипник 52624ЛM ГОСТ
Модификация 52624ЛM — это отечественный роликовый радиальный подшипник, однорядный, с безбортовым внутренним кольцом и фасонным упорным кольцом, основное конструктивное исполнение - 52624.
Размер подшипника: 120*260*86 мм.
Стандарт: ГОСТ
Бренд: EPK
Внутренний диаметр: 120 мм
Наружный диаметр: 260 мм
Ширина: 86 мм
Масса: 25.1 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Расшифровка условного обозначения 52624ЛM
Суффикс Л — Сепаратор из латуни.
Префиксы и суффиксы указывают на дополнительную информацию, в основном если она отличается от базовой версии. Обозначают особенности конструкции или изменение характеристик, компоненты или вариант исполнения.
Таблица модификаций подшипника 52624ЛM
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 52624 | Основное исполнение. | 120 | 260 | 86 | 24 |
| 20 52624 ЛМ | Сепаратор из латуни. Модифицированный контакт. | 120 | 260 | 86 | 25.10 |
| 2В0 52624 ЛМ | Сепаратор из латуни. Модифицированный контакт. | 120 | 260 | 86 | 25.10 |
| 30 52624 ЛМ | Сепаратор из латуни. Модифицированный контакт. | 120 | 260 | 86 | 25.10 |
| 52624 ЛМ | Сепаратор из латуни. Модифицированный контакт. | 120 | 260 | 86 | 25.10 |
| 6 52624 ЛМШ1 | Нормы шумности Сепаратор из латуни. Модифицированный контакт. | 120 | 260 | 86 | 25.10 |
| 6 52624 ЛМШ | Нормы шумности Сепаратор из латуни. Модифицированный контакт. | 120 | 260 | 86 | 25.10 |
| 86 52624 АЛМШ1 | Повышенная грузоподъемность Нормы шумности Сепаратор из латуни. Модифицированный контакт. | 120 | 260 | 86 | 25.10 |
| 86 52624 ЛМШ1 | Нормы шумности Сепаратор из латуни. Модифицированный контакт. | 120 | 260 | 86 | 25.10 |
| 2В20 52624 ЛМ | Сепаратор из латуни. Модифицированный контакт. | 120 | 260 | 86 | 25.10 |
| 8 52624 ЛМ | Сепаратор из латуни. Модифицированный контакт. | 120 | 260 | 86 | 25.10 |
Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
У модификаций подшипников методы контроля бывают разные:
- Категория
- Ряд момента трения
- Группа радиального зазора
- Класс точности
Так же могут отличаться технические требования:
- Увеличенная грузоподъёмность
- Изменения конструктивных решений
- Модифицированный контакт
- Нестандартные материалы
- Специальные технические условия
- Материал и конструкция сепараторов подшипника
- Материалы колец и тел качения
- Температура отпуска и рабочая температура
- Марка смазки
- Вибрация и шумность
- Частота вращения предельная при пластичной смазке и жидкой
- Максимальная эксплуатационная нагрузка
- Уровень защиты
Таблица взаимозаменяемостей подшипника 52624ЛM
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 2624 | 120 | 260 | 86 | |||
| 12624 | 120 | 260 | 86 | |||
| 42624 | 120 | 260 | 86 | |||
| 52624 | 120 | 260 | 86 | |||
| 62624 | 120 | 260 | 86 | |||
| 152624 | 120 | 260 | 86 | |||
| 232624 | 120 | 260 | 86 | |||
| 20 42624 ЛМ | 120 | 260 | 86 | Сепаратор из латуни | ||
| 20 52624 ЛМ | 120 | 260 | 86 | Сепаратор из латуни | ||
| 2В0 32624 ЛМ | 120 | 260 | 86 | Сепаратор из латуни | ||
| 2В0 42624 ЛМ | 120 | 260 | 86 | Сепаратор из латуни | ||
| 2В0 52624 ЛМ | 120 | 260 | 86 | Сепаратор из латуни | ||
| 30 42624 ЛМ | 120 | 260 | 86 | Сепаратор из латуни | ||
| 32624 Л | 120 | 260 | 86 | Сепаратор из латуни | ||
| 32624 ЛМ | 120 | 260 | 86 | Сепаратор из латуни | ||
| 32624AM | 120 | 260 | 86 | |||
| 32624ЛM | 120 | 260 | 86 | Сепаратор из латуни | ||
| 42624 Л | 120 | 260 | 86 | Сепаратор из латуни | ||
| 42624 ЛМ | 120 | 260 | 86 | Сепаратор из латуни | ||
| 42624 М | 120 | 260 | 86 | |||
| 42624ЛM | 120 | 260 | 86 | Сепаратор из латуни | ||
| 6-42624 Л | 120 | 260 | 86 | Сепаратор из латуни | ||
| 70 32624 АМ | 120 | 260 | 86 | Повышенной грузоподъёмности | ||
| 6 42624 ЛМШ1 | 120 | 260 | 86 | Сепаратор из латуни | ||
| 6 42624 ЛМШ | 120 | 260 | 86 | Сепаратор из латуни | ||
| 6 52624 ЛМШ1 | 120 | 260 | 86 | Сепаратор из латуни | ||
| 6 52624 ЛМШ | 120 | 260 | 86 | Сепаратор из латуни | ||
| 2В20 42624 ЛМ | 120 | 260 | 86 | Сепаратор из латуни | ||
| 8 42624 ЛМ | 120 | 260 | 86 | Сепаратор из латуни | ||
| 8 52624 ЛМ | 120 | 260 | 86 | Сепаратор из латуни |
Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.
Таблица размеров и характеристик подшипника 52624ЛM
В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.
Производитель ЕРК
Классификация:
- Основной тип - роликовый радиальный;
- Тела качения - ролики;
- Нагрузка - радиальная;

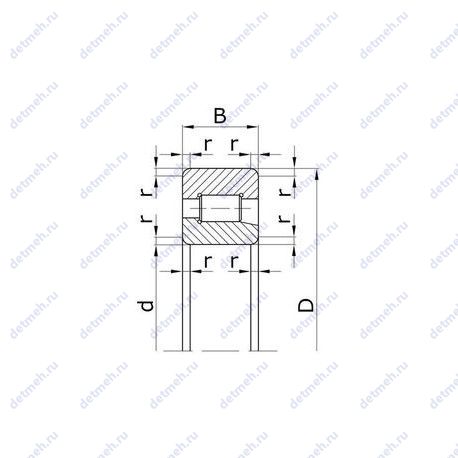

Габаритные и посадочные размеры:
- Внутренний диаметр - 120, 120 мм.;
- Внешний диаметр - 260, 260 мм.;
- Ширина наружной обоймы (C) - 86 мм.;
- Масса - 25.100 кг;
- Ширина (высота) (B) - 86 мм.;
Прочие характеристики:
- Размер (d1) - 154.0 мм.;
- Количество дорожек качения - 1;
- Уплотнение - нет;
- Номер по ГОСТ - 52624лm;
- Размер (r1 min.) - 3.0 мм.;
- Размер (D1) - 212.6 мм.;
- Размер (r2 min.) - 3.0 мм.;
- Размер (r3 min.) - 3.0 мм.;
- Размер (r4 min.) - 3.0 мм.;
- Размер (B1) - 100 мм.;
Пропускная способность:
- Грузоподъемность динамическая - 792 кн;
- Грузоподъемность статическая - 1040 кн;
- Частота вращения предельная при пластичной смазке - 1900 об/мин;
- Частота вращения предельная при жидкой смазке - 2400 об/мин;
