Подшипник 42624ЛM ГОСТ

Модификация 42624ЛM — это отечественный роликовый радиальный подшипник, однорядный, с бортами на наружном кольце и однобортовым внутренним кольцом, основное конструктивное исполнение - 42624.
Размер подшипника: 120*260*86 мм.

  1. Стандарт качестваСтандарт: ГОСТ
  2. ПроизводителиБренд: EPK
  3. Внутренний диаметрВнутренний диаметр: 120 мм
  4. Наружный диаметрНаружный диаметр: 260 мм
  5. ШиринаШирина: 86 мм
  6. МассаМасса: 23.7 кг

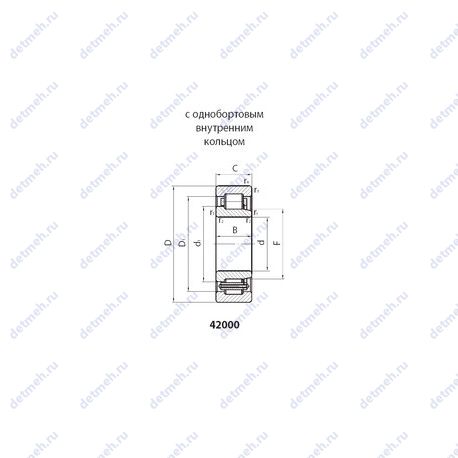

Подшипник 42624ЛM чертеж
Чертеж подшипника 42624ЛM

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!

Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.

Вы можете связаться с нами по телефону: +7 (495) 255-13-10

или отправьте заявку на почту: zakaz@detmeh.ru

Расшифровка условного обозначения 42624ЛM

Суффикс Л — Сепаратор из латуни.

Префиксы и суффиксы указывают на дополнительную информацию, в основном если она отличается от базовой версии. Обозначают особенности конструкции или изменение характеристик, компоненты или вариант исполнения.

Таблица модификаций подшипника 42624ЛM

НомерТехнические требованияd,ммD,ммB,ммm,кг
42624Основное исполнение.1202608623.80
20 42624 ЛМСепаратор из латуни.
Модифицированный контакт.
1202608623.80
2В0 42624 ЛМСепаратор из латуни.
Модифицированный контакт.
1202608623.80
30 42624 ЛМСепаратор из латуни.
Модифицированный контакт.
1202608623.80
42624 ЛСепаратор из латуни.
1202608623.8
42624 ЛМСепаратор из латуни.
Модифицированный контакт.
1202608623.80
42624 ММодифицированный контакт.
1202608624
6-42624 ЛСепаратор из латуни.
1202608623.8
6 42624 ЛМШ1Нормы шумности
Сепаратор из латуни.
Модифицированный контакт.
1202608623.80
6 42624 ЛМШНормы шумности
Сепаратор из латуни.
Модифицированный контакт.
1202608623.80
2В20 42624 ЛМСепаратор из латуни.
Модифицированный контакт.
1202608623.80
8 42624 ЛМСепаратор из латуни.
Модифицированный контакт.
1202608623.80
Что такое модификация подшипника?

Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

У модификаций подшипников методы контроля бывают разные:

  1. Категория
  2. Ряд момента трения
  3. Группа радиального зазора
  4. Класс точности

Так же могут отличаться технические требования:

  1. Увеличенная грузоподъёмность
  2. Изменения конструктивных решений
  3. Модифицированный контакт
  4. Нестандартные материалы
  5. Специальные технические условия
  6. Материал и конструкция сепараторов подшипника
  7. Материалы колец и тел качения
  8. Температура отпуска и рабочая температура
  9. Марка смазки
  10. Вибрация и шумность
  11. Частота вращения предельная при пластичной смазке и жидкой
  12. Максимальная эксплуатационная нагрузка
  13. Уровень защиты

Таблица взаимозаменяемостей подшипника 42624ЛM

Номерd,ммD,ммB,ммУсловиеОтличияРазличия
262412026086
1262412026086
4262412026086
5262412026086
6262412026086
20 42624 ЛМ12026086Сепаратор из латуни
20 52624 ЛМ12026086Сепаратор из латуни
2В0 32624 ЛМ12026086Сепаратор из латуни
2В0 42624 ЛМ12026086Сепаратор из латуни
2В0 52624 ЛМ12026086Сепаратор из латуни
30 42624 ЛМ12026086Сепаратор из латуни
32624AM12026086
32624ЛM12026086Сепаратор из латуни
42624 Л12026086Сепаратор из латуни
42624 ЛМ12026086Сепаратор из латуни
42624 М12026086
52624ЛM12026086Сепаратор из латуни
6-42624 Л12026086Сепаратор из латуни
6 42624 ЛМШ112026086Сепаратор из латуни
6 42624 ЛМШ12026086Сепаратор из латуни
2В20 42624 ЛМ12026086Сепаратор из латуни
8 42624 ЛМ12026086Сепаратор из латуни
Что такое взаимозаменяемость подшипника?

Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.

Таблица размеров и характеристик подшипника 42624ЛM

В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.

Производитель ЕРК

Классификация:

  • Основной тип - роликовый радиальный;
  • Тела качения - ролики;
  • Нагрузка - радиальная;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 120, 120 мм.;
  • Внешний диаметр - 260, 260 мм.;
  • Ширина наружной обоймы (C) - 86 мм.;
  • Масса - 23.700 кг;
  • Ширина (высота) (B) - 86 мм.;

Прочие характеристики:

  • Размер (d1) - 164.5 мм.;
  • Количество дорожек качения - 1;
  • Уплотнение - нет;
  • Номер по ГОСТ - 42624лm;
  • Размер (r1 min.) - 3.0 мм.;
  • Размер (D1) - 212.6 мм.;
  • Размер (r2 min.) - 3.0 мм.;
  • Размер (r3 min.) - 3.0 мм.;
  • Размер (r4 min.) - 3.0 мм.;

Пропускная способность:

  • Грузоподъемность динамическая - 792 кн;
  • Грузоподъемность статическая - 1040 кн;
  • Частота вращения предельная при пластичной смазке - 1900 об/мин;
  • Частота вращения предельная при жидкой смазке - 2400 об/мин;
×
