Подшипник 5-6005 К1 ГОСТ

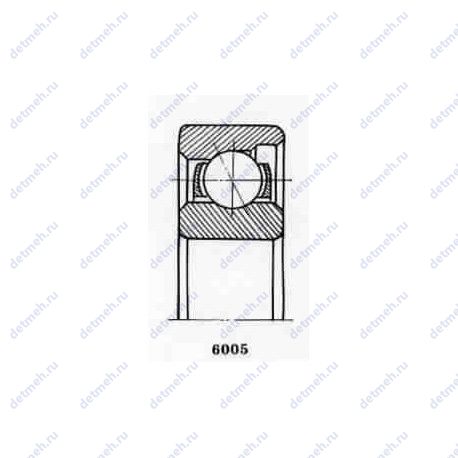

Модификация 5-6005 К1 — это отечественный шариковый радиально-упорный подшипник, однорядный, разъемные со съемным наружным кольцом с углом контакта 12º, основное конструктивное исполнение - 6005.
Импортный аналог - E5P5.
Размер подшипника: 5*16*5 мм.
Стандарт: ГОСТ
Бренды: ГПЗ-31,ГПЗ-35,ГПЗ-4 Смотреть все
Внутренний диаметр: 5 мм
Наружный диаметр: 16 мм
Ширина: 5 мм
Масса: 0.01 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Расшифровка условного обозначения 5-6005 К1
Суффикс К — «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита
Префиксы и суффиксы указывают на дополнительную информацию, в основном если она отличается от базовой версии. Обозначают особенности конструкции или изменение характеристик, компоненты или вариант исполнения.
Таблица модификаций подшипника 5-6005 К1
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 6005 | Основное исполнение. | 5 | 16 | 5 | 05 |
| 5-6005 Е | Сепаратор из текстолита. | 4 | 16 | 5 | 05 |
| 5 6005 К | «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита | 5 | 16 | 5 | 0.01 |
| 5-6005 Л | Сепаратор из латуни. | 4 | 16 | 5 | 05 |
| 6005 Л | Сепаратор из латуни. | 5 | 16 | 5 | 05 |
| 5 6005 К1У | Дополнительные технические требования «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита | 5 | 16 | 5 | 0.01 |
Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
У модификаций подшипников методы контроля бывают разные:
- Категория
- Ряд момента трения
- Группа радиального зазора
- Класс точности
Так же могут отличаться технические требования:
- Увеличенная грузоподъёмность
- Изменения конструктивных решений
- Модифицированный контакт
- Нестандартные материалы
- Специальные технические условия
- Материал и конструкция сепараторов подшипника
- Материалы колец и тел качения
- Температура отпуска и рабочая температура
- Марка смазки
- Вибрация и шумность
- Частота вращения предельная при пластичной смазке и жидкой
- Максимальная эксплуатационная нагрузка
- Уровень защиты
Таблица аналогов подшипника 5-6005 К1
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| ГПЗ-4 | 5 6005 К1 | 5 | 16 | 5 | ГОСТ |
| ГПЗ-31 | 5 6005 К1 | 5 | 16 | 5 | ГОСТ |
| ГПЗ-35 | 5 6005 К1 | 5 | 16 | 5 | ГОСТ |
Аналог — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.
Таблица взаимозаменяемостей подшипника 5-6005 К1
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 6005 | 5 | 16 | 5 | |||
| 6025 | 5 | 16 | 5 | |||
| 4 6025 | 5 | 16 | 5 | |||
| 4 6025 Е | 5 | 16 | 5 | Сепаратор из текстолита | ||
| 4 6025 Е8 | 5 | 16 | 5 | Сепаратор из текстолита | ||
| 4-6025 ЕУ | 5 | 16 | 5 | Сепаратор из текстолита | Специальные тех. требования | |
| 4-6025 ЕУ1 | 5 | 16 | 5 | Сепаратор из текстолита | Специальные тех. требования | |
| 4 6025 ЕУ1П | 5 | 16 | 5 | Сепаратор из текстолита | Специальные тех. требования | |
| 4 6025 УП | 5 | 16 | 5 | Специальные тех. требования | ||
| 4 76025 Ю | 5 | 16 | 5 | Все детали или часть деталей из нержавеющей стали | ||
| 4 76025 Ю2Т | 5 | 16 | 5 | Все детали или часть деталей из нержавеющей стали | Для повышенных температур | |
| 4 76025 ЮП | 5 | 16 | 5 | Все детали или часть деталей из нержавеющей стали | ||
| 5 6005 К | 5 | 16 | 5 | Проточка на внешнем кольце для смазки | ||
| 5 6025 | 5 | 16 | 5 | |||
| 5 6025 Е | 5 | 16 | 5 | Сепаратор из текстолита | ||
| 5 6025 У | 5 | 16 | 5 | Специальные тех. требования | ||
| 5-6025 Ю | 5 | 16 | 5 | Все детали или часть деталей из нержавеющей стали | ||
| 5М5-6025 | 5 | 16 | 5 | |||
| 6 6025 | 5 | 16 | 5 | |||
| 6 6025 Ю | 5 | 16 | 5 | Все детали или часть деталей из нержавеющей стали | ||
| 6005 Л | 5 | 16 | 5 | Сепаратор из латуни | ||
| 6025 Е | 5 | 16 | 5 | Сепаратор из текстолита | ||
| 6025 Л | 5 | 16 | 5 | Сепаратор из латуни | ||
| 8М4-6025 Е | 5 | 16 | 5 | Сепаратор из текстолита | ||
| 8М5-6025 | 5 | 16 | 5 | |||
| 9М4-6025 Е | 5 | 16 | 5 | Сепаратор из текстолита | ||
| 5 6025 ЮТ | 5 | 16 | 5 | Все детали или часть деталей из нержавеющей стали | Для повышенных температур | |
| 5 6005 К1У | 5 | 16 | 5 | Проточка на внешнем кольце для смазки | Специальные тех. требования | |
| 505 6025 МТР. | 5 | 16 | 5 | Детали из теплостойких сплавов стали | Для повышенных температур | |
| 804 6025 МТР.Е | 5 | 16 | 5 | Сепаратор из текстолита Детали из теплостойких сплавов стали | Для повышенных температур | |
| 805 6025 МТР. | 5 | 16 | 5 | Детали из теплостойких сплавов стали | Для повышенных температур |
Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.
Таблица размеров и характеристик подшипника 5-6005 К1
В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.
Производитель ГПЗ-4
ГПЗ-4 — ООО "Завод приборных подшипников"
Классификация:
- Основной тип - шариковый радиально-упорный;
- Тела качения - шарики;
- Нагрузка - радиальная и осевая;
Прочие характеристики:
- Номер по ГОСТ - 5-6005 к1;
- Количество дорожек качения - 1;
- Уплотнение - нет;
Габаритные и посадочные размеры:
- Внутренний диаметр - 5 мм;
- Внешний диаметр - 16 мм;
- Ширина (высота) (B) - 5 мм.;
- Масса - 0.0051 кг;
- Ширина наружной обоймы (C) - 5 мм.;
Производитель ГПЗ-31
ГПЗ-31 — АО "Завод приборных подшипников"
Классификация:
- Основной тип - шариковый радиально-упорный;
- Тела качения - шарики;
- Нагрузка - радиальная и осевая;
Прочие характеристики:
- Номер по ГОСТ - 5-6005 к1;
- Количество дорожек качения - 1;
- Уплотнение - нет;
Габаритные и посадочные размеры:
- Внутренний диаметр - 5 мм;
- Внешний диаметр - 16 мм;
- Ширина (высота) (B) - 5 мм.;
- Ширина наружной обоймы (C) - 5 мм.;
- Масса - 0.0051 кг;
Производитель ГПЗ-35
Классификация:
- Обозначение - 5 6005 к1;
Прочие характеристики:
- ГОСТ - ГОСТ 520, ету внипп.100/6;
- Материал Марка стали - шх-15;
- d шарика (мм) Диаметр шарика - 3.175;
- N шариков Количество шариков - 7;
Габаритные и посадочные размеры:
- d (мм) Внутренний диаметр - 5;
- D (мм) Наружный диаметр - 16;
- В (мм) Ширина - 5;
- m (кг) Масса - 0.0051;
Пропускная способность:
- C (kN) Грузоподъемность динамическая - 2.2;
- Co (kN) Грузоподъемность статическая - 0.97;
- n oil (1/min) Ном. частота вращен. при жидк. смазке - 39000;
- n grease (1/min) Ном. частота вращен. при пластич. смазке - 32000;
