Подшипник 5-6005 К1У ГОСТ

Модификация 5-6005 К1У — это отечественный шариковый радиально-упорный подшипник, однорядный, разъемные со съемным наружным кольцом с углом контакта 12º, основное конструктивное исполнение - 6005.
Размер подшипника: 5*16*5 мм.

  1. Стандарт качестваСтандарт: ГОСТ
  2. ПроизводителиБренд: ГПЗ-35
  3. Внутренний диаметрВнутренний диаметр: 5 мм
  4. Наружный диаметрНаружный диаметр: 16 мм
  5. ШиринаШирина: 5 мм
  6. МассаМасса: 0.01 кг

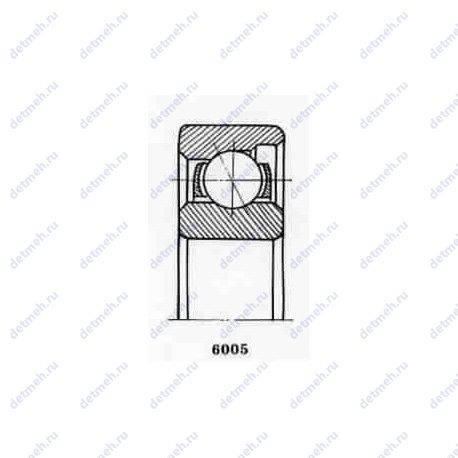

Подшипник 5-6005 К1У чертеж
Чертеж подшипника 5-6005 К1У

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!

Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.

Вы можете связаться с нами по телефону: +7 (495) 255-13-10

или отправьте заявку на почту: zakaz@detmeh.ru

Расшифровка условного обозначения 5-6005 К1У

Суффикс У — Дополнительные технические требования Суффикс К — «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита

Префиксы и суффиксы указывают на дополнительную информацию, в основном если она отличается от базовой версии. Обозначают особенности конструкции или изменение характеристик, компоненты или вариант исполнения.

Таблица модификаций подшипника 5-6005 К1У

НомерТехнические требованияd,ммD,ммB,ммm,кг
6005Основное исполнение.516505
5-6005 ЕСепаратор из текстолита.
416505
5 6005 К«Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита
51650.01
5 6005 К1«Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита
51650.01
5-6005 ЛСепаратор из латуни.
416505
6005 ЛСепаратор из латуни.
516505
Что такое модификация подшипника?

Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

У модификаций подшипников методы контроля бывают разные:

  1. Категория
  2. Ряд момента трения
  3. Группа радиального зазора
  4. Класс точности

Так же могут отличаться технические требования:

  1. Увеличенная грузоподъёмность
  2. Изменения конструктивных решений
  3. Модифицированный контакт
  4. Нестандартные материалы
  5. Специальные технические условия
  6. Материал и конструкция сепараторов подшипника
  7. Материалы колец и тел качения
  8. Температура отпуска и рабочая температура
  9. Марка смазки
  10. Вибрация и шумность
  11. Частота вращения предельная при пластичной смазке и жидкой
  12. Максимальная эксплуатационная нагрузка
  13. Уровень защиты

Таблица взаимозаменяемостей подшипника 5-6005 К1У

Номерd,ммD,ммB,ммУсловиеОтличияРазличия
60055165
60255165
4 60255165
4 6025 Е5165Сепаратор из текстолита
4 6025 Е85165Сепаратор из текстолита
4-6025 ЕУ5165Сепаратор из текстолита
Специальные тех. требования
4-6025 ЕУ15165Сепаратор из текстолита
Специальные тех. требования
4 6025 ЕУ1П5165Сепаратор из текстолита
Специальные тех. требования
4 6025 УП5165Специальные тех. требования
4 76025 Ю5165Все детали или часть деталей из нержавеющей стали
4 76025 Ю2Т5165Все детали или часть деталей из нержавеющей стали
Для повышенных температур
4 76025 ЮП5165Все детали или часть деталей из нержавеющей стали
5 6005 К5165Проточка на внешнем кольце для смазки
5 6005 К15165Проточка на внешнем кольце для смазки
5 60255165
5 6025 Е5165Сепаратор из текстолита
5 6025 У5165Специальные тех. требования
5-6025 Ю5165Все детали или часть деталей из нержавеющей стали
5М5-60255165
6 60255165
6 6025 Ю5165Все детали или часть деталей из нержавеющей стали
6005 Л5165Сепаратор из латуни
6025 Е5165Сепаратор из текстолита
6025 Л5165Сепаратор из латуни
8М4-6025 Е5165Сепаратор из текстолита
8М5-60255165
9М4-6025 Е5165Сепаратор из текстолита
5 6025 ЮТ5165Все детали или часть деталей из нержавеющей стали
Для повышенных температур
505 6025 МТР.5165Детали из теплостойких сплавов стали
Для повышенных температур
804 6025 МТР.Е5165Сепаратор из текстолита
Детали из теплостойких сплавов стали
Для повышенных температур
805 6025 МТР.5165Детали из теплостойких сплавов стали
Для повышенных температур
Что такое взаимозаменяемость подшипника?

Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.

Таблица размеров и характеристик подшипника 5-6005 К1У

В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.

Производитель ГПЗ-35

Классификация:

  • Обозначение - 5 6005 к1у;

Прочие характеристики:

  • ГОСТ - ГОСТ 520;
  • Материал Марка стали - шх-15;
  • d шарика (мм) Диаметр шарика - 3.175;
  • N шариков Количество шариков - 7;

Габаритные и посадочные размеры:

  • d (мм) Внутренний диаметр - 5;
  • D (мм) Наружный диаметр - 16;
  • В (мм) Ширина - 5;
  • m (кг) Масса - 0.0051;

Пропускная способность:

  • C (kN) Грузоподъемность динамическая - 2.2;
  • Co (kN) Грузоподъемность статическая - 0.97;
  • n oil (1/min) Ном. частота вращен. при жидк. смазке - 39000;
  • n grease (1/min) Ном. частота вращен. при пластич. смазке - 32000;
×
