Роликовый подшипник 4-564803
Подшипник 4-564803 — это отечественный роликовый радиальный игольчатый подшипник, двухрядный, обозначение основновного исполнения 564803, размер 20*30*30 мм.
Стандарт: ГОСТ
Бренд: ГПЗ-3
Внутренний диаметр: 20 мм
Наружный диаметр: 30 мм
Ширина: 30 мм
Масса: 0.09 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника 4-564803
Производитель ГПЗ-3
ОАО "Саратовский подшипниковый завод"

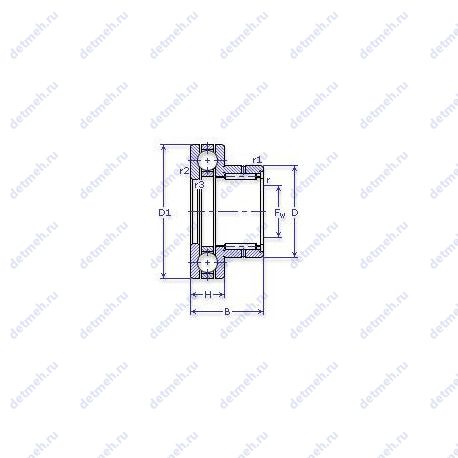

Габаритные и посадочные размеры:
- m (кг) Масса: 0.09
- r4. r5 min (мм) Радиус фаски: 0.3
- r5 min (мм) Радиус фаски: 0.3
- H(мм) Высота: 10
- r3 min (мм) Радиус фаски: 0.3
- В (мм) Ширина: 30
- D (мм) Наружный диаметр: 30
- Ширина рабочая (T): 30 мм.
- Наружный диаметр (D1): 34.5
- Масса: 0.081 кг
- Внутренний диаметр: 20. мм
Прочие характеристики:
- C (kN) рад. часть Дин. грузоподъемность радиальн. части: 16.4
- C (kN) упорн. часть Дин. грузоподъемность упорной части: 23.8
- Co (kN) рад. часть Статич. грузоподъемность радиальн. части: 14.3
- Co (kN) упорн. часть Статич. грузоподъемность упорной части: 21.4
- Fw (мм) Диаметр дорожки качения вала: 20
- D1(mm) Диаметр борта наружного кольца: 34
- Материал Марка стали: шх-15
- ГОСТ: ГОСТ 520
- Уплотнение: нет
- Количество дорожек качения: 2
- Номер по ГОСТ: 4-564803
Пропускная способность:
- Nпр (1/мин) Частота вращения: 7500
Классификация:
- Основной тип: комбинированный
- Обозначение: 4 564803
В таблице приведены основные размеры подшипника 4-564803, технические характеристики и номинальные значения.
Таблица модификаций подшипника 4-564803
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 5 564803 | Роликовый радиальный игольчатый подшипник, двухрядный. | 20 | 30 | 30 | 0.09 |
| 564803 Л | Сепаратор из латуни.. | 20 | 30 | 30 | 0.09 |
| 4 564803 Л | Сепаратор из латуни.. | 20 | 30 | 30 | 0.09 |
| 5 564803 К | Роликовый радиальный игольчатый подшипник, двухрядный. | 20 | 30 | 30 | 0.09 |
| 4 564803 ЛЕ | Сепаратор из текстолита.. Сепаратор из латуни.. | 20 | 30 | 30 | 0.09 |
Модификации подшипника 4-564803 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 4 584803 | 20 | 30 | 30 |
