Роликовый подшипник 4-564803 Л

Подшипник 4-564803 Л — это отечественный роликовый радиальный игольчатый подшипник, обозначение основновного исполнения 564803, размер 20*30*30 мм.

Стандарт: ГОСТ
Бренд: ГПЗ-3
Внутренний диаметр: 20 мм
Наружный диаметр: 30 мм
Ширина: 30 мм
Масса: 0.09 кг

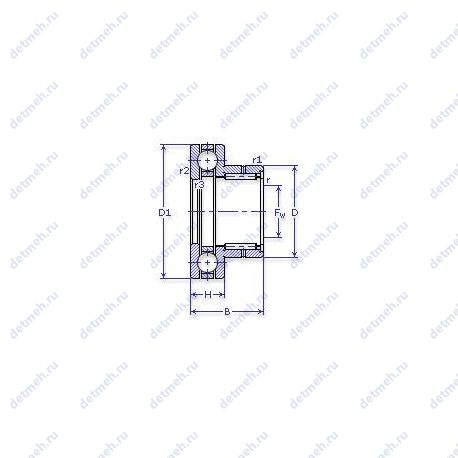

Подшипник 4-564803 Л чертеж — Чертеж подшипника 4-564803 Л

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс Л — Сепаратор из латуни.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника 4-564803 Л

Производитель ГПЗ-3

ОАО "Саратовский подшипниковый завод"

Прочие характеристики:

Fw (мм) Диаметр дорожки качения вала - 20;
C (kN) рад. часть Дин. грузоподъемность радиальн. части - 16.4;
C (kN) упорн. часть Дин. грузоподъемность упорной части - 23.8;
Co (kN) рад. часть Статич. грузоподъемность радиальн. части - 14.3;
Co (kN) упорн. часть Статич. грузоподъемность упорной части - 21.4;
D1(mm) Диаметр борта наружного кольца - 34;
Материал Марка стали - шх-15;
ГОСТ - ГОСТ 520;

Габаритные и посадочные размеры:

r4. r5 min (мм) Радиус фаски - 0.3;
r5 min (мм) Радиус фаски - 0.3;
H(мм) Высота - 10;
r3 min (мм) Радиус фаски - 0.3;
m (кг) Масса - 0.09;
В (мм) Ширина - 30;
D (мм) Наружный диаметр - 30;

Пропускная способность:

Nпр (1/мин) Частота вращения - 7500;

Классификация:

Обозначение - 4 564803 л;

В таблице приведены основные размеры подшипника 4-564803 Л, технические характеристики и номинальные значения.

Таблица модификаций подшипника 4-564803 Л

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
4 564803	Роликовый радиальный игольчатый подшипник.	20	30	30	0.09
5 564803	Роликовый радиальный игольчатый подшипник.	20	30	30	0.09
564803 Л	Сепаратор из латуни..	20	30	30	0.09
5 564803 К	Роликовый радиальный игольчатый подшипник.	20	30	30	0.09
4 564803 ЛЕ	Сепаратор из текстолита.. Сепаратор из латуни..	20	30	30	0.09

Модификации подшипника 4-564803 Л - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
4 584803 Л	20	30	30		Сепаратор из латуни
