Подшипник 70-2316 КМ ГОСТ

Модификация 70-2316 КМ — это отечественный роликовый радиальный подшипник, однорядный, с бортами на внутреннем кольце, комплектный, с сепаратором, основное конструктивное исполнение - 2316.
Размер подшипника: 80*170*39 мм.

  1. Стандарт качестваСтандарт: ГОСТ
  2. ПроизводителиБренд: ГПЗ-3
  3. Внутренний диаметрВнутренний диаметр: 80 мм
  4. Наружный диаметрНаружный диаметр: 170 мм
  5. ШиринаШирина: 39 мм
  6. МассаМасса: 3.89 кг

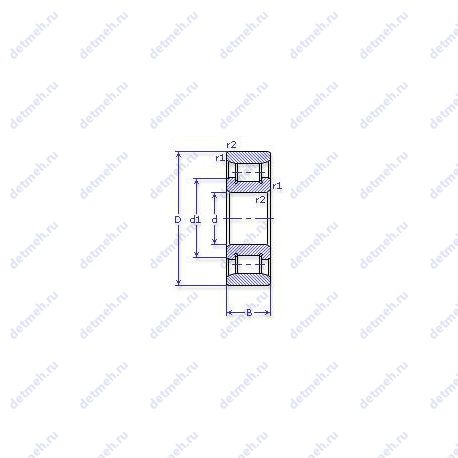

Подшипник 70-2316 КМ чертеж
Чертеж подшипника 70-2316 КМ

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!

Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.

Вы можете связаться с нами по телефону: +7 (495) 255-13-10

или отправьте заявку на почту: zakaz@detmeh.ru

Расшифровка условного обозначения 70-2316 КМ

Суффикс М — Модифицированный контакт.

Префиксы и суффиксы указывают на дополнительную информацию, в основном если она отличается от базовой версии. Обозначают особенности конструкции или изменение характеристик, компоненты или вариант исполнения.

Таблица модификаций подшипника 70-2316 КМ

НомерТехнические требованияd,ммD,ммB,ммm,кг
2316Основное исполнение.80170394.12
2316 КММодифицированный контакт.
Кольцевая проточка на середине цилиндрической наружной поверхности наружного кольца плюс три отверстия для смазки
80170393.89
2316 ЛСепаратор из латуни.
80170393.89
2316 ММодифицированный контакт.
80170393.89
2316 МШ2УНормы шумности
Дополнительные технические требования
Модифицированный контакт.
80170393.89
2316KM80170393.89
2316M80170394.31
8 2316 КММодифицированный контакт.
80170393.89
6 2316 КММодифицированный контакт.
80170393.89
76 2316 КММодифицированный контакт.
80170393.89
86 2316 КММодифицированный контакт.
80170393.89
Что такое модификация подшипника?

Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

У модификаций подшипников методы контроля бывают разные:

  1. Категория
  2. Ряд момента трения
  3. Группа радиального зазора
  4. Класс точности

Так же могут отличаться технические требования:

  1. Увеличенная грузоподъёмность
  2. Изменения конструктивных решений
  3. Модифицированный контакт
  4. Нестандартные материалы
  5. Специальные технические условия
  6. Материал и конструкция сепараторов подшипника
  7. Материалы колец и тел качения
  8. Температура отпуска и рабочая температура
  9. Марка смазки
  10. Вибрация и шумность
  11. Частота вращения предельная при пластичной смазке и жидкой
  12. Максимальная эксплуатационная нагрузка
  13. Уровень защиты

Таблица взаимозаменяемостей подшипника 70-2316 КМ

Номерd,ммD,ммB,ммУсловиеОтличияРазличия
23168017039
123168017039
423168017039
623168017039
1023168017039
102316 М8017039
102316M8017039
12316 КМ8017039Проточка на внешнем кольце для смазки
12316KM8017039Проточка на внешнем кольце для смазки
142316 М8017039
2316 КМ8017039Проточка на внешнем кольце для смазки
2316 Л8017039Сепаратор из латуни
2316 М8017039
2316 МШ2У8017039Специальные тех. требования
2316KM8017039Проточка на внешнем кольце для смазки
2316M8017039
23316 Л8017039Сепаратор из латуни
42316 Л8017039Сепаратор из латуни
42316 Л28017039Сепаратор из латуни
6 32316 Л18017039Сепаратор из латуни
7 32316 Л18017039Сепаратор из латуни
70 42316 К3Л28017039Проточка на внешнем кольце для смазки
Сепаратор из латуни
76 32316 Л18017039Сепаратор из латуни
76 32316 Л1Ш28017039Сепаратор из латуни
8 12316 КМ8017039Проточка на внешнем кольце для смазки
8 2316 КМ8017039Проточка на внешнем кольце для смазки
6 2316 КМ8017039Проточка на внешнем кольце для смазки
70 42316 Л8017039Сепаратор из латуни
76 2316 КМ8017039Проточка на внешнем кольце для смазки
8 102316 М8017039
86 2316 КМ8017039Проточка на внешнем кольце для смазки
Что такое взаимозаменяемость подшипника?

Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.

Таблица размеров и характеристик подшипника 70-2316 КМ

В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.

Производитель ГПЗ-3

ГПЗ-3 — ОАО "Саратовский подшипниковый завод"

Классификация:

  • Обозначение - 70 2316 км;

Прочие характеристики:

  • ГОСТ - ГОСТ 520;
  • Материал Марка стали - шх-15;
  • d1 (mm) Диаметр борта внутреннего кольца - 111.8;
  • dxl (мм) Размеры ролика - 22х22;
  • N роликов Количество роликов - 13;

Габаритные и посадочные размеры:

  • d (мм) Внутренний диаметр - 80;
  • D (мм) Наружный диаметр - 170;
  • В (мм) Ширина - 39;
  • m (кг) Масса - 3.89;
  • r1. r2 min (мм) Радиус фаски - 2.1;

Пропускная способность:

  • C (kN) Грузоподъемность динамическая - 190;
  • Co (kN) Грузоподъемность статическая - 125;
  • n oil (1/min) Ном. частота вращен. при жидк. смазке - 4300;
  • n grease (1/min) Ном. частота вращен. при пластич. смазке - 3600;
×
