Подшипник 32316 ГОСТ
32316 — это отечественный роликовый радиальный подшипник, однорядный, без бортов на внутреннем кольце, является основным конструктивным исполнением.
Импортный аналог - NU316.
Размер подшипника: 80*170*39 мм.
Стандарт: ГОСТ
Бренд: ГПЗ-4
Внутренний диаметр: 80 мм
Наружный диаметр: 170 мм
Ширина: 39 мм
Масса: 3.95 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица модификаций подшипника 32316
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 26 32316 Л1 | Сепаратор из латуни. | 80 | 170 | 39 | 4.45 |
| 32316 Л | Сепаратор из латуни. | 80 | 170 | 39 | 4.45 |
| 32316 Л1 | Сепаратор из латуни. | 80 | 170 | 39 | 4.45 |
| 6 32316 Л | Сепаратор из латуни. | 80 | 170 | 39 | 4.45 |
| 6 32316 Л1 | Сепаратор из латуни. | 80 | 170 | 39 | 4.45 |
| 7 32316 Л1 | Сепаратор из латуни. | 80 | 170 | 39 | 4.45 |
| 70-32316 Л | Сепаратор из латуни. | 80 | 170 | 39 | 4.45 |
| 76 32316 Е1 | Сепаратор из текстолита. | 80 | 170 | 39 | 4.45 |
| 76-32316 Л | Сепаратор из латуни. | 80 | 170 | 39 | 4.45 |
| 76 32316 Л1 | Сепаратор из латуни. | 80 | 170 | 39 | 4.45 |
| 76 32316 Л1Ш2 | Нормы шумности Сепаратор из латуни. | 80 | 170 | 39 | 4.45 |
| 6 32316 ЛМШ1 | Нормы шумности Сепаратор из латуни. Модифицированный контакт. | 80 | 170 | 39 | 4.45 |
| 6 32316 ЛМШ | Нормы шумности Сепаратор из латуни. Модифицированный контакт. | 80 | 170 | 39 | 4.45 |
| 6 32316 Л2 | Сепаратор из латуни. | 80 | 170 | 39 | 4.45 |
| 76 32316 Е | Сепаратор из текстолита. | 80 | 170 | 39 | 4.45 |
| 76 32316 ЛШ2 | Нормы шумности Сепаратор из латуни. | 80 | 170 | 39 | 4.45 |
| 6 32316 Л1М | Сепаратор из латуни. Модифицированный контакт. | 80 | 170 | 39 | 4.45 |
Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
У модификаций подшипников методы контроля бывают разные:
- Категория
- Ряд момента трения
- Группа радиального зазора
- Класс точности
Так же могут отличаться технические требования:
- Увеличенная грузоподъёмность
- Изменения конструктивных решений
- Модифицированный контакт
- Нестандартные материалы
- Специальные технические условия
- Материал и конструкция сепараторов подшипника
- Материалы колец и тел качения
- Температура отпуска и рабочая температура
- Марка смазки
- Вибрация и шумность
- Частота вращения предельная при пластичной смазке и жидкой
- Максимальная эксплуатационная нагрузка
- Уровень защиты
Таблица аналогов подшипника 32316
Аналог — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.
Таблица применяемости подшипника 32316
МАЗ 547 Передача повышающая
Применяемость — это области или различные узлы агрегатов, в которых подшипник может быть установлен согласно техническим условиям. Каждая конкретная область или узел имеет свои требования к подшипнику: рабочая нагрузка, предельная скорость вращения, температурный диапазон, допуски по шуму, вибрации и других факторов. При выборе подшипника, важно учитывать его применимость заявленную производителем, чтобы обеспечить продолжительную и эффективную работу подшипника в установленной среде и условиях эксплуатации.
Таблица взаимозаменяемостей подшипника 32316
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 2316 | 80 | 170 | 39 | |||
| 12316 | 80 | 170 | 39 | |||
| 42316 | 80 | 170 | 39 | |||
| 62316 | 80 | 170 | 39 | |||
| 102316 | 80 | 170 | 39 | |||
| 102316 М | 80 | 170 | 39 | |||
| 102316M | 80 | 170 | 39 | |||
| 12316 КМ | 80 | 170 | 39 | Проточка на внешнем кольце для смазки | ||
| 12316KM | 80 | 170 | 39 | Проточка на внешнем кольце для смазки | ||
| 142316 М | 80 | 170 | 39 | |||
| 2316 КМ | 80 | 170 | 39 | Проточка на внешнем кольце для смазки | ||
| 2316 Л | 80 | 170 | 39 | Сепаратор из латуни | ||
| 2316 М | 80 | 170 | 39 | |||
| 2316 МШ2У | 80 | 170 | 39 | Специальные тех. требования | ||
| 2316KM | 80 | 170 | 39 | Проточка на внешнем кольце для смазки | ||
| 2316M | 80 | 170 | 39 | |||
| 23316 Л | 80 | 170 | 39 | Сепаратор из латуни | ||
| 26 32316 Л1 | 80 | 170 | 39 | Сепаратор из латуни | ||
| 32316 Л | 80 | 170 | 39 | Сепаратор из латуни | ||
| 32316 Л1 | 80 | 170 | 39 | Сепаратор из латуни | ||
| 42316 Л | 80 | 170 | 39 | Сепаратор из латуни | ||
| 42316 Л2 | 80 | 170 | 39 | Сепаратор из латуни | ||
| 6 32316 Л | 80 | 170 | 39 | Сепаратор из латуни | ||
| 6 32316 Л1 | 80 | 170 | 39 | Сепаратор из латуни | ||
| 7 32316 Л1 | 80 | 170 | 39 | Сепаратор из латуни | ||
| 70-32316 Л | 80 | 170 | 39 | Сепаратор из латуни | ||
| 70 42316 К3Л2 | 80 | 170 | 39 | Проточка на внешнем кольце для смазки Сепаратор из латуни | ||
| 76 32316 Л1 | 80 | 170 | 39 | Сепаратор из латуни | ||
| 76 32316 Л1Ш2 | 80 | 170 | 39 | Сепаратор из латуни | ||
| 8 12316 КМ | 80 | 170 | 39 | Проточка на внешнем кольце для смазки | ||
| 8 2316 КМ | 80 | 170 | 39 | Проточка на внешнем кольце для смазки | ||
| 92316 МЛ | 80 | 170 | 39 | Сепаратор из латуни | ||
| 6 2316 КМ | 80 | 170 | 39 | Проточка на внешнем кольце для смазки | ||
| 92316 АКМ | 80 | 170 | 39 | Проточка на внешнем кольце для смазки | Повышенной грузоподъёмности | |
| 6 32316 Л2 | 80 | 170 | 39 | Сепаратор из латуни | ||
| 70 42316 Л | 80 | 170 | 39 | Сепаратор из латуни | ||
| 70 2316 КМ | 80 | 170 | 39 | Проточка на внешнем кольце для смазки | ||
| 76 2316 КМ | 80 | 170 | 39 | Проточка на внешнем кольце для смазки | ||
| 8 102316 М | 80 | 170 | 39 | |||
| 86 2316 КМ | 80 | 170 | 39 | Проточка на внешнем кольце для смазки |
Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.
Таблица размеров и характеристик подшипника 32316
В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.
Производитель ГПЗ-4
ГПЗ-4 — ООО "Завод приборных подшипников"
Классификация:
- Основной тип - роликовый радиальный;
- Тела качения - ролики;
- Нагрузка - радиальная;
Прочие характеристики:
- Номер по ГОСТ - 32316;
- Размеры. мм - 80x170x39;
- Импортный аналог - nu316;

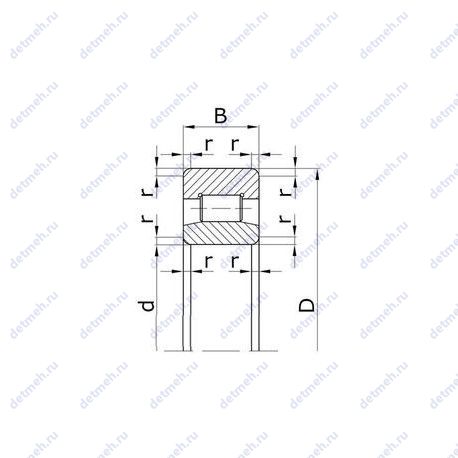

Габаритные и посадочные размеры:
- Внутренний диаметр - 80 мм;
- Внешний диаметр - 170 мм;
- Ширина (высота) (B) - 39;
- Радиус наружней фаски - 3.5;
- Масса - 3.9 кг;
