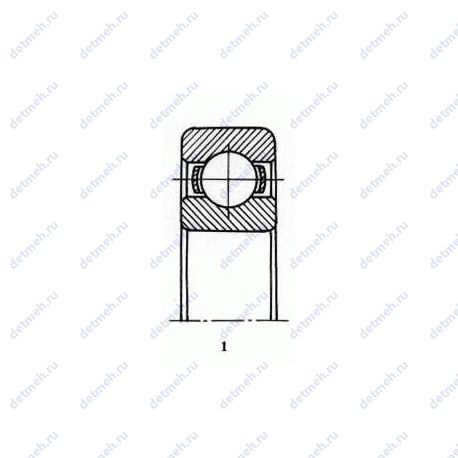

Подшипник шариковый радиальный 709
Отечественный шариковый радиальный подшипник с маркировкой 709.
Однорядный, комплектный, с сепаратором, является основным конструктивным исполнением.
Импортный аналог подшипника - 6709.
Размер подшипника: 45*75*11 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вас интересует покупка подшипника 709, его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица модификаций подшипника 709
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 26 709 Б | Сепаратор из безоловянистой бронзы. | 45 | 75 | 11 | 0.22 |
| 26 709 БТ2 | Температура отпуска: 250°, Рабочая температура: 200° Сепаратор из безоловянистой бронзы. | 45 | 75 | 11 | 0.221 |
| 5-709 | 45 | 75 | 11 | 0.199 | |
| 5 709 Д | Сепаратор из алюминиевого сплава. | 45 | 75 | 11 | 0.22 |
| 6 709 Б | Сепаратор из безоловянистой бронзы. | 45 | 75 | 11 | 0.22 |
| 6 709 Д | Сепаратор из алюминиевого сплава. | 45 | 75 | 11 | 0.22 |
| 709 Д | Сепаратор из алюминиевого сплава. | 45 | 75 | 11 | 0.22 |
| 709 Е | Сепаратор из текстолита. | 45 | 75 | 11 | 0.22 |
| 709 Б | Сепаратор из безоловянистой бронзы. | 45 | 75 | 11 | 0.22 |
| 75 709 Р | Детали из теплоустойчивой (быстрорежущие) стали. | 45 | 75 | 11 | 0.22 |
| 76-709 БТ2 | Температура отпуска: 250°, Рабочая температура: 200° Сепаратор из безоловянистой бронзы. | 45 | 75 | 11 | 0.221 |
| 4 709 Д | Сепаратор из алюминиевого сплава. | 45 | 75 | 11 | 0.22 |
Модификации подшипника 709 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
У модификаций подшипников методы контроля бывают разные:
- Категория
- Ряд момента трения
- Группа радиального зазора
- Класс точности
Так же могут отличаться технические требования:
- Увеличенная грузоподъёмность
- Изменения конструктивных решений
- Модифицированный контакт
- Нестандартные материалы
- Специальные технические условия
- Материал и конструкция сепараторов подшипника
- Материалы колец и тел качения
- Температура отпуска и рабочая температура
- Марка смазки
- Вибрация и шумность
- Частота вращения предельная при пластичной смазке и жидкой
- Максимальная эксплуатационная нагрузка
- Уровень защиты
Таблица аналогов подшипника 709
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| ГПЗ-2 | 709 | 45 | 75 | 11 | ГОСТ |
| ГОСТ | 709 | 45 | 75 | 11 | ГОСТ |
| FBJ | 6709 | 45 | 55 | 6 | ISO |
Аналог подшипника 709 - это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.
Таблица взаимозаменяемостей подшипника 709
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 26 709 Б | 45 | 75 | 11 | Сепаратор из бронзы | ||
| 26 709 БТ2 | 45 | 75 | 11 | Сепаратор из бронзы | Для повышенных температур | |
| 5-709 | 45 | 75 | 11 | |||
| 5 709 Д | 45 | 75 | 11 | Сепаратор из алюминиевого сплава | ||
| 6 709 Б | 45 | 75 | 11 | Сепаратор из бронзы | ||
| 6 709 Д | 45 | 75 | 11 | Сепаратор из алюминиевого сплава | ||
| 709 Д | 45 | 75 | 11 | Сепаратор из алюминиевого сплава | ||
| 709 Е | 45 | 75 | 11 | Сепаратор из текстолита | ||
| 709 Б | 45 | 75 | 11 | Сепаратор из бронзы | ||
| 75 709 Р | 45 | 75 | 11 | Детали из теплостойких сплавов стали | ||
| 76-709 БТ2 | 45 | 75 | 11 | Сепаратор из бронзы | Для повышенных температур | |
| 4 709 Д | 45 | 75 | 11 | Сепаратор из алюминиевого сплава |
Взаимозаменяемость подшипника 709 делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.
Таблица размеров и характеристик подшипника 709
В таблице приведены основные размеры подшипника 709, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.
Производитель ГПЗ-2 — подшипник 709
Классификация:
Основной тип — шариковый радиальный;
Тела качения — шарики;
Нагрузка — радиальная;
Обозначение — 709;
Прочие характеристики:
Номер по ГОСТ — 709;
Размеры. мм — 45x75x11;
ГОСТ — ГОСТ 520;
d шарика (мм) Диаметр шарика — 6.35;
N шариков Количество шариков — 16;
Габаритные и посадочные размеры:
Внутренний диаметр — 45 мм;
Внешний диаметр — 75 мм;
Масса — 0.2 кг;
Ширина — 11 мм;
d (мм) Внутренний диаметр — 45;
D (мм) Наружный диаметр — 75;
В (мм) Ширина — 11;
m (кг) Масса — 0.2200;
Пропускная способность:
C (kN) Грузоподъемность динамическая — 15;
Co (kN) Грузоподъемность статическая — 10;
n oil (1/min) Ном. частота вращен. при жидк. смазке — 11000;
n grease (1/min) Ном. частота вращен. при пластич. смазке — 9000;
