Подшипник 6709 ISO

6709 — это импортный шариковый радиальный подшипник, однорядный, является основным конструктивным исполнением.
Отечественный аналог - 709.
Размер подшипника: 45*55*6 мм.

  1. Стандарт качестваСтандарт: ISO
  2. ПроизводителиБренд: FBJ
  3. Внутренний диаметрВнутренний диаметр: 45 мм
  4. Наружный диаметрНаружный диаметр: 55 мм
  5. ШиринаШирина: 6 мм
  6. МассаМасса: 25 кг

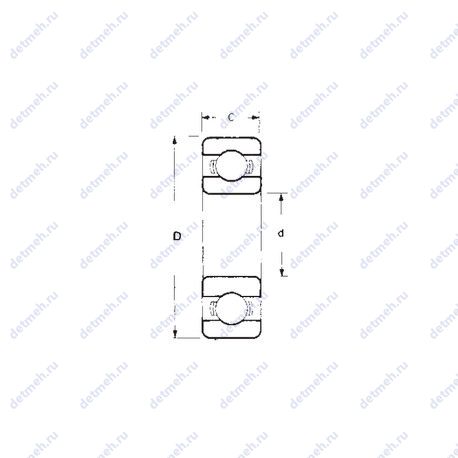

Подшипник 6709 чертеж
Чертеж подшипника 6709

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!

Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.

Вы можете связаться с нами по телефону: +7 (495) 255-13-10

или отправьте заявку на почту: zakaz@detmeh.ru

Таблица модификаций подшипника 6709

НомерТехнические требованияd,ммD,ммB,ммm,кг
6709ZZМеталлическая защитная шайба с двух сторон
455560.025
Что такое модификация подшипника?

Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

У модификаций подшипников методы контроля бывают разные:

  1. Категория
  2. Ряд момента трения
  3. Группа радиального зазора
  4. Класс точности

Так же могут отличаться технические требования:

  1. Увеличенная грузоподъёмность
  2. Изменения конструктивных решений
  3. Модифицированный контакт
  4. Нестандартные материалы
  5. Специальные технические условия
  6. Материал и конструкция сепараторов подшипника
  7. Материалы колец и тел качения
  8. Температура отпуска и рабочая температура
  9. Марка смазки
  10. Вибрация и шумность
  11. Частота вращения предельная при пластичной смазке и жидкой
  12. Максимальная эксплуатационная нагрузка
  13. Уровень защиты

Таблица аналогов подшипника 6709

БрендНомерd,ммD,ммB,ммСтандарт
ГПЗ-2709457511ГОСТ
ГОСТ709457511ГОСТ
FBJ670945556ISO
Что такое аналог подшипника?

Аналог — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.

Таблица взаимозаменяемостей подшипника 6709

Номерd,ммD,ммB,ммУсловиеОтличияРазличия
6709-2RS45556
6709ZZ45556
6170945556
61709ZZ45556
S6170945556
S61709-2RS45556
61709-2Z45556
61709-2RS45556
Что такое взаимозаменяемость подшипника?

Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.

Таблица размеров и характеристик подшипника 6709

В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.

Производитель FBJ

FBJ — Японский производитель подшипников Fbj заполняет рынок высококачественной продукцией вот уже на протяжении 50 лет. Компания произвела много стандартных и специализированных типов шариковых и роликовых подшипников в соответствии с Японским промышленным стандартом (JIS) и Международной организацией по стандартизации (ISO). Продукция предлагает широкий спектр применения: нефтеперерабатывающие и химические предприятия, машиностроение, автомобилестроение, электроэнергетика, транспорт и т.д.

Классификация:

  • Основной тип - шариковый радиальный;
  • Тела качения - шарики;
  • Обозначение - 6709;
  • Нагрузка - радиальная;

Прочие характеристики:

  • Размеры. мм - 45x55x6;
  • Количество дорожек качения - 1;
  • Уплотнение - нет;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 45 мм;
  • Внешний диаметр - 55 мм;
  • Высота. мм - 6;
  • Ширина наружной обоймы (C) - 6 мм.;
  • Масса - 25 кг;
  • Ширина (высота) (B) - 6 мм.;

Пропускная способность:

  • Грузоподъемность динамическая - 2.58 кн;
  • Грузоподъемность статическая - 2.403 кн;
  • Частота вращения предельная при пластичной смазке - 3900 об/мин;
  • Частота вращения предельная при жидкой смазке - 4600 об/мин;
×
