Шариковый подшипник 336109

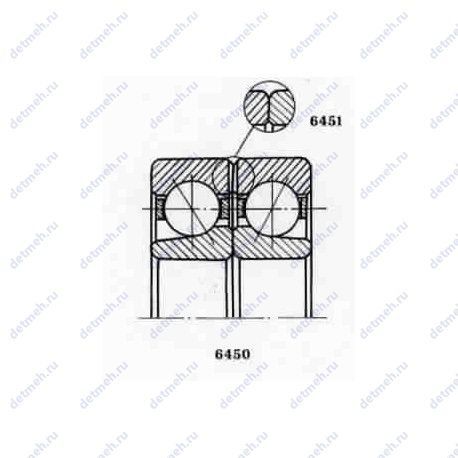

Подшипник 336109 — это отечественный шариковый радиально-упорный подшипник, сдвоенный, наружные кольца обращены друг к другу узкими торцами, угол контакта 12º, является основным конструктивным исполнением, размер 45*75*32 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника 336109
Производитель ГОСТ+
Подшипники произведенные по стандартам ГОСТ (Государственный стандарт), соответствуют требованиям, установленным для отечественной промышленности. Стандарты регламентируют размеры, материалы, точность изготовления и устойчивость к нагрузкам. Они отличаются надежностью и долговечностью, а также совместимостью с оборудованием, разработанным по советским и российским техническим нормам.
Классификация:
- Основной тип: шариковый радиально-упорный
- Тела качения: шарики
- Нагрузка: радиальная и осевая
Производитель ГПЗ-3+
ОАО "Саратовский подшипниковый завод"
Классификация:
- Обозначение: 336109
Прочие характеристики:
- ГОСТ: ГОСТ 520-2002
- D1(mm) Диаметр борта наружного кольца: 64.8
- d1 (mm) Диаметр борта внутреннего кольца: 55.2
Габаритные и посадочные размеры:
- d (мм) Внутренний диаметр: 45
- D (мм) Наружный диаметр: 75
- В (мм) Ширина: 32
- m (кг) Масса: 0.522
- r. r1 min (мм) Радиус фаски: 1
Пропускная способность:
- C (kN) Грузоподъемность динамическая: 18.3
- Co (kN) Грузоподъемность статическая: 15
- n oil (1/min) Ном. частота вращен. при жидк. смазке: 22000
- n grease (1/min) Ном. частота вращен. при пластич. смазке: 16000
В таблице приведены основные размеры подшипника 336109, технические характеристики и номинальные значения.
Таблица модификаций подшипника 336109
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 336109К | «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита. | 45 | 75 | 32 | 0.5 |
Модификации подшипника 336109 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника 336109
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| ГПЗ-3 | 336109 | 45 | 75 | 32 | ГОСТ |
| ГОСТ | 336109 | 45 | 75 | 32 | ГОСТ |
Аналог подшипника 336109 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 246109 | 45 | 75 | 32 | |||
| 346109 | 45 | 75 | 32 | |||
| 446109 | 45 | 75 | 32 | |||
| 2-436109 Е | 45 | 75 | 32 | Сепаратор из текстолита | ||
| 2 436109 К | 45 | 75 | 32 | Проточка на внешнем кольце для смазки | ||
| 2 436109 КЕ | 45 | 75 | 32 | Проточка на внешнем кольце для смазки Сепаратор из текстолита | ||
| 22 236109 К | 45 | 75 | 32 | Проточка на внешнем кольце для смазки | ||
| 4 436109 К | 45 | 75 | 32 | Проточка на внешнем кольце для смазки | ||
| 4-436109 КЕ | 45 | 75 | 32 | Проточка на внешнем кольце для смазки Сепаратор из текстолита | ||
| 2 436109 КЕШ3 | 45 | 75 | 32 | Проточка на внешнем кольце для смазки Сепаратор из текстолита | ||
| 2 436109 | 45 | 75 | 32 | |||
| Т 436109 КЕ5 | 45 | 75 | 32 | Проточка на внешнем кольце для смазки Сепаратор из текстолита | Для повышенных температур | |
| Т 436109 К | 45 | 75 | 32 | Проточка на внешнем кольце для смазки | Для повышенных температур | |
| 2Т 236109 К | 45 | 75 | 32 | Проточка на внешнем кольце для смазки | Для повышенных температур | |
| 2 436109 КЕ5 | 45 | 75 | 32 | Проточка на внешнем кольце для смазки Сепаратор из текстолита | ||
| 24 246109 Е5 | 45 | 75 | 32 | Сепаратор из текстолита | ||
| 4 236109 К | 45 | 75 | 32 | Проточка на внешнем кольце для смазки | ||
| 4 436109 КЕ5 | 45 | 75 | 32 | Проточка на внешнем кольце для смазки Сепаратор из текстолита | ||
| 4 446109 Е | 45 | 75 | 32 | Сепаратор из текстолита |
