Шариковый подшипник 2Т 236109 К

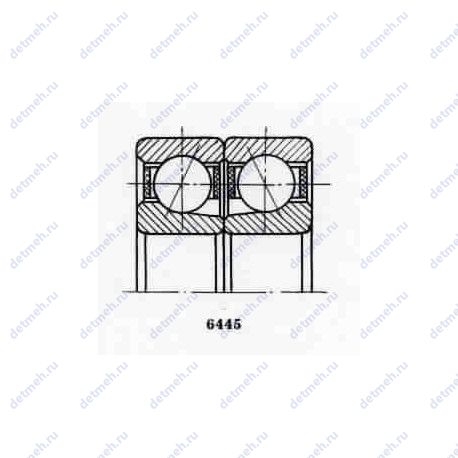

Подшипник 2Т 236109 К — это отечественный шариковый радиально-упорный подшипник, сдвоенный, наружные кольца обращены друг к другу широкими торцами, угол контакта 12º, обозначение основновного исполнения 236109, размер 45*75*32 мм.
Стандарт: ГОСТ
Бренд: ГПЗ-3
Внутренний диаметр: 45 мм
Наружный диаметр: 75 мм
Ширина: 32 мм
Масса: 0.52 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс К — «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника 2Т 236109 К
Производитель ГПЗ-3
ОАО "Саратовский подшипниковый завод"
Пропускная способность:
- C (kN) Грузоподъемность динамическая: 29.7
- n grease (1/min) Ном. частота вращен. при пластич. смазке: 16000
- n oil (1/min) Ном. частота вращен. при жидк. смазке: 22000
- Co (kN) Грузоподъемность статическая: 30
Габаритные и посадочные размеры:
- r3 min (мм) Радиус фаски: 0.6
- r1 min (мм) Радиус фаски: 1
- r2. r3 min (мм) Радиус фаски: 0.6
- r. r1 min (мм) Радиус фаски: 1
- m (кг) Масса: 0.522
- В (мм) Ширина: 32
- D (мм) Наружный диаметр: 75
- d (мм) Внутренний диаметр: 45
Прочие характеристики:
- d1 (mm) Диаметр борта внутреннего кольца: 55.2
- D1(mm) Диаметр борта наружного кольца: 64.8
- Материал Марка стали: шх-15
- ГОСТ: ГОСТ 520
Классификация:
- Обозначение: 2т 236109 к
В таблице приведены основные размеры подшипника 2Т 236109 К, технические характеристики и номинальные значения.
Таблица модификаций подшипника 2Т 236109 К
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 2 36109 К | «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита. | 45 | 75 | 16 | 0.26 |
| 4 236109 К | «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита. | 45 | 75 | 32 | 0.52 |
| 22 236109 К | «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита. | 45 | 75 | 32 | 0.52 |
Модификации подшипника 2Т 236109 К - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 246109 | 45 | 75 | 32 | |||
| 346109 | 45 | 75 | 32 | |||
| 446109 | 45 | 75 | 32 | |||
| 2-436109 Е | 45 | 75 | 32 | Сепаратор из текстолита | ||
| 2 436109 К | 45 | 75 | 32 | Проточка на внешнем кольце для смазки | ||
| 2 436109 КЕ | 45 | 75 | 32 | Проточка на внешнем кольце для смазки Сепаратор из текстолита | ||
| 336109К | 45 | 75 | 32 | Проточка на внешнем кольце для смазки | ||
| 4 436109 К | 45 | 75 | 32 | Проточка на внешнем кольце для смазки | ||
| 4-436109 КЕ | 45 | 75 | 32 | Проточка на внешнем кольце для смазки Сепаратор из текстолита | ||
| 2 436109 КЕШ3 | 45 | 75 | 32 | Проточка на внешнем кольце для смазки Сепаратор из текстолита | ||
| 2 436109 | 45 | 75 | 32 | |||
| Т 436109 КЕ5 | 45 | 75 | 32 | Проточка на внешнем кольце для смазки Сепаратор из текстолита | Для повышенных температур | |
| Т 436109 К | 45 | 75 | 32 | Проточка на внешнем кольце для смазки | Для повышенных температур | |
| 2 436109 КЕ5 | 45 | 75 | 32 | Проточка на внешнем кольце для смазки Сепаратор из текстолита | ||
| 24 246109 Е5 | 45 | 75 | 32 | Сепаратор из текстолита | ||
| 336109 | 45 | 75 | 32 | |||
| 4 436109 КЕ5 | 45 | 75 | 32 | Проточка на внешнем кольце для смазки Сепаратор из текстолита | ||
| 4 446109 Е | 45 | 75 | 32 | Сепаратор из текстолита |
