Подшипник 2214 М ГОСТ
Модификация 2214 М — это отечественный роликовый радиальный подшипник, однорядный, с бортами на внутреннем кольце, комплектный, с сепаратором, основное конструктивное исполнение - 2214.
Размер подшипника: 70*125*24 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Расшифровка условного обозначения 2214 М
Суффикс М — Модифицированный контакт.
Префиксы и суффиксы указывают на дополнительную информацию, в основном если она отличается от базовой версии. Обозначают особенности конструкции или изменение характеристик, компоненты или вариант исполнения.
Таблица модификаций подшипника 2214 М
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 2214 КМ | Модифицированный контакт. Кольцевая проточка на середине цилиндрической наружной поверхности наружного кольца плюс три отверстия для смазки | 70 | 125 | 24 | 1.3 |
| 2214 Л | Сепаратор из латуни. | 70 | 125 | 24 | 1.1 |
| 2214 ЛМ | Сепаратор из латуни. Модифицированный контакт. | 70 | 125 | 24 | 1.30 |
| 2214KM | 70 | 125 | 24 | 1.13 | |
| 30 2214 ЛМ | Сепаратор из латуни. Модифицированный контакт. | 70 | 125 | 24 | 1.30 |
| 30 2214 М | Модифицированный контакт. | 70 | 125 | 24 | 1.29 |
| 6 2214 Л | Сепаратор из латуни. | 70 | 125 | 24 | 1.30 |
| 70 2214 КМ | Модифицированный контакт. | 70 | 125 | 24 | 1.30 |
| 8 2214 КМ | Модифицированный контакт. | 70 | 125 | 24 | 1.30 |
| 4 2214 Л | Сепаратор из латуни. | 70 | 125 | 24 | 1.30 |
Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
У модификаций подшипников методы контроля бывают разные:
- Категория
- Ряд момента трения
- Группа радиального зазора
- Класс точности
Так же могут отличаться технические требования:
- Увеличенная грузоподъёмность
- Изменения конструктивных решений
- Модифицированный контакт
- Нестандартные материалы
- Специальные технические условия
- Материал и конструкция сепараторов подшипника
- Материалы колец и тел качения
- Температура отпуска и рабочая температура
- Марка смазки
- Вибрация и шумность
- Частота вращения предельная при пластичной смазке и жидкой
- Максимальная эксплуатационная нагрузка
- Уровень защиты
Таблица взаимозаменяемостей подшипника 2214 М
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 12214 | 70 | 125 | 24 | |||
| 42214 | 70 | 125 | 24 | |||
| 102214 | 70 | 125 | 24 | |||
| 2214 КМ | 70 | 125 | 24 | Проточка на внешнем кольце для смазки | ||
| 2214 Л | 70 | 125 | 24 | Сепаратор из латуни | ||
| 2214 ЛМ | 70 | 125 | 24 | Сепаратор из латуни | ||
| 2214KM | 70 | 125 | 24 | Проточка на внешнем кольце для смазки | ||
| 30 2214 ЛМ | 70 | 125 | 24 | Сепаратор из латуни | ||
| 30 2214 М | 70 | 125 | 24 | |||
| 32214 Д | 70 | 125 | 24 | Сепаратор из алюминиевого сплава | ||
| 32214 КМ | 70 | 125 | 24 | Проточка на внешнем кольце для смазки | ||
| 32316 КМ | 70 | 125 | 24 | Проточка на внешнем кольце для смазки | ||
| 6 2214 Л | 70 | 125 | 24 | Сепаратор из латуни | ||
| 6 32214 ДТ | 70 | 125 | 24 | Сепаратор из алюминиевого сплава | Для повышенных температур | |
| 70 2214 КМ | 70 | 125 | 24 | Проточка на внешнем кольце для смазки | ||
| 8 2214 КМ | 70 | 125 | 24 | Проточка на внешнем кольце для смазки | ||
| 4 2214 Л | 70 | 125 | 24 | Сепаратор из латуни | ||
| 6 32214 ДШ | 70 | 125 | 24 | Сепаратор из алюминиевого сплава | ||
| 6 32214 Д | 70 | 125 | 24 | Сепаратор из алюминиевого сплава |
Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.
Таблица размеров и характеристик подшипника 2214 М
В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.
Производитель ГОСТ
Классификация:
- Основной тип - роликовый радиальный;
- Тела качения - ролики;
- Нагрузка - радиальная;
- Форма роликов - цилиндрические;
Производитель ГПЗ-3
ГПЗ-3 — ОАО "Саратовский подшипниковый завод"
Классификация:
- Обозначение - 2214 м;
Прочие характеристики:
- ГОСТ - ГОСТ 520;
- Материал Марка стали - шх-15;
- d1 (mm) Диаметр борта внутреннего кольца - 89.6;
- dxl (мм) Размеры ролика - 13х13;
- N роликов Количество роликов - 17;

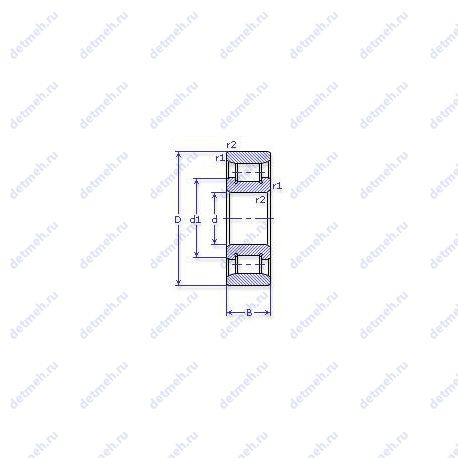

Габаритные и посадочные размеры:
- d (мм) Внутренний диаметр - 70;
- D (мм) Наружный диаметр - 125;
- В (мм) Ширина - 24;
- m (кг) Масса - 1.3;
- r1. r2 min (мм) Радиус фаски - 1.5;
Пропускная способность:
- C (kN) Грузоподъемность динамическая - 79.2;
- Co (kN) Грузоподъемность статическая - 51;
- n oil (1/min) Ном. частота вращен. при жидк. смазке - 6000;
- n grease (1/min) Ном. частота вращен. при пластич. смазке - 5000;
