Подшипник 2214KM ГОСТ
Модификация 2214KM — это отечественный роликовый радиальный подшипник, однорядный, с бортами на внутреннем кольце, комплектный, с сепаратором, основное конструктивное исполнение - 2214.
Размер подшипника: 70*125*24 мм.
Стандарт: ГОСТ
Бренд: EPK
Внутренний диаметр: 70 мм
Наружный диаметр: 125 мм
Ширина: 24 мм
Масса: 1.13 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица модификаций подшипника 2214KM
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 2214 КМ | Модифицированный контакт. Кольцевая проточка на середине цилиндрической наружной поверхности наружного кольца плюс три отверстия для смазки | 70 | 125 | 24 | 1.3 |
| 2214 Л | Сепаратор из латуни. | 70 | 125 | 24 | 1.1 |
| 2214 ЛМ | Сепаратор из латуни. Модифицированный контакт. | 70 | 125 | 24 | 1.30 |
| 30 2214 ЛМ | Сепаратор из латуни. Модифицированный контакт. | 70 | 125 | 24 | 1.30 |
| 30 2214 М | Модифицированный контакт. | 70 | 125 | 24 | 1.29 |
| 6 2214 Л | Сепаратор из латуни. | 70 | 125 | 24 | 1.30 |
| 70 2214 КМ | Модифицированный контакт. | 70 | 125 | 24 | 1.30 |
| 8 2214 КМ | Модифицированный контакт. | 70 | 125 | 24 | 1.30 |
| 4 2214 Л | Сепаратор из латуни. | 70 | 125 | 24 | 1.30 |
| 2214 М | Модифицированный контакт. | 70 | 125 | 24 | 1.30 |
Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
У модификаций подшипников методы контроля бывают разные:
- Категория
- Ряд момента трения
- Группа радиального зазора
- Класс точности
Так же могут отличаться технические требования:
- Увеличенная грузоподъёмность
- Изменения конструктивных решений
- Модифицированный контакт
- Нестандартные материалы
- Специальные технические условия
- Материал и конструкция сепараторов подшипника
- Материалы колец и тел качения
- Температура отпуска и рабочая температура
- Марка смазки
- Вибрация и шумность
- Частота вращения предельная при пластичной смазке и жидкой
- Максимальная эксплуатационная нагрузка
- Уровень защиты
Таблица взаимозаменяемостей подшипника 2214KM
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 2214 | 70 | 125 | 24 | |||
| 12214 | 70 | 125 | 24 | |||
| 42214 | 70 | 125 | 24 | |||
| 102214 | 70 | 125 | 24 | |||
| 2214 КМ | 70 | 125 | 24 | Проточка на внешнем кольце для смазки | ||
| 2214 Л | 70 | 125 | 24 | Сепаратор из латуни | ||
| 2214 ЛМ | 70 | 125 | 24 | Сепаратор из латуни | ||
| 30 2214 ЛМ | 70 | 125 | 24 | Сепаратор из латуни | ||
| 30 2214 М | 70 | 125 | 24 | |||
| 32214 Д | 70 | 125 | 24 | Сепаратор из алюминиевого сплава | ||
| 32214 КМ | 70 | 125 | 24 | Проточка на внешнем кольце для смазки | ||
| 32316 КМ | 70 | 125 | 24 | Проточка на внешнем кольце для смазки | ||
| 6 2214 Л | 70 | 125 | 24 | Сепаратор из латуни | ||
| 6 32214 ДТ | 70 | 125 | 24 | Сепаратор из алюминиевого сплава | Для повышенных температур | |
| 70 2214 КМ | 70 | 125 | 24 | Проточка на внешнем кольце для смазки | ||
| 8 2214 КМ | 70 | 125 | 24 | Проточка на внешнем кольце для смазки | ||
| 4 2214 Л | 70 | 125 | 24 | Сепаратор из латуни | ||
| 6 32214 ДШ | 70 | 125 | 24 | Сепаратор из алюминиевого сплава | ||
| 6 32214 Д | 70 | 125 | 24 | Сепаратор из алюминиевого сплава | ||
| 2214 М | 70 | 125 | 24 |
Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.
Таблица размеров и характеристик подшипника 2214KM
В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.
Производитель ЕРК
Классификация:
- Основной тип - роликовый радиальный;
- Тела качения - ролики;
- Нагрузка - радиальная;

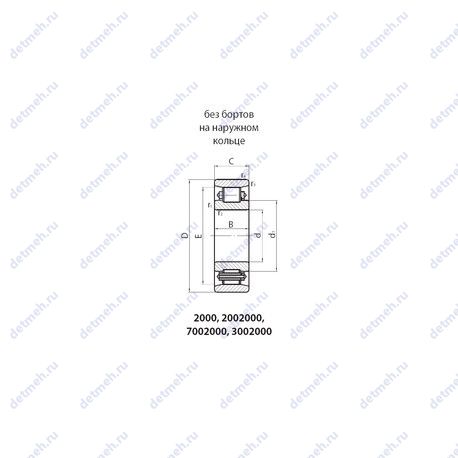

Габаритные и посадочные размеры:
- Внутренний диаметр - 70, 70 мм.;
- Внешний диаметр - 125, 125 мм.;
- Ширина наружной обоймы (C) - 24 мм.;
- Масса - 1.130 кг;
- Ширина (высота) (B) - 24 мм.;
- Наружный диаметр (E) - 110.5 мм.;
Прочие характеристики:
- Размер (d1) - 89.6 мм.;
- Количество дорожек качения - 1;
- Уплотнение - нет;
- Номер по ГОСТ - 2214km;
- Размер (r1 min.) - 1.5 мм.;
- Размер (r2 min.) - 1.5 мм.;
- Размер (r3 min.) - 1.5 мм.;
- Размер (r4 min.) - 1.5 мм.;
Пропускная способность:
- Грузоподъемность динамическая - 119 кн;
- Грузоподъемность статическая - 137 кн;
- Частота вращения предельная при пластичной смазке - 4500 об/мин;
- Частота вращения предельная при жидкой смазке - 5300 об/мин;
