Подшипник 1 ШП20 ГОСТ
Модификация 1 ШП20 — это отечественный шарнирный подшипник, основное конструктивное исполнение - ШП20.
Размер подшипника: 20*35*16 мм.
Стандарт: ГОСТ
Бренды: ГПЗ-22,ГПЗ-23,ГПЗ-3 Смотреть все
Внутренний диаметр: 20 мм
Наружный диаметр: 35 мм
Ширина: 16 мм
Масса: 0.07 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Расшифровка условного обозначения 1 ШП20
Префикс ШП — Без отверстий и канавок для смазки, с прорезью на наружном кольце.
Префиксы и суффиксы указывают на дополнительную информацию, в основном если она отличается от базовой версии. Обозначают особенности конструкции или изменение характеристик, компоненты или вариант исполнения.
Таблица модификаций подшипника 1 ШП20
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 2ШП20 | Без отверстий и канавок для смазки, с прорезью на наружном кольце. | 20 | 47 | 15 | 0.19 |
| ШП20 | Без отверстий и канавок для смазки, с прорезью на наружном кольце. | 20 | 35 | 12 | 0.066 |
| ШП20 К | Без отверстий и канавок для смазки, с прорезью на наружном кольце. Канавка и отверстие для смазки на внутреннем и наружном кольцах. | 20 | 35 | 16 | 0.062 |
| ШП20 Е | Без отверстий и канавок для смазки, с прорезью на наружном кольце. Сепаратор из текстолита. | 20 | 35 | 16 | 0.07 |
Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
У модификаций подшипников методы контроля бывают разные:
- Категория
- Ряд момента трения
- Группа радиального зазора
- Класс точности
Так же могут отличаться технические требования:
- Увеличенная грузоподъёмность
- Изменения конструктивных решений
- Модифицированный контакт
- Нестандартные материалы
- Специальные технические условия
- Материал и конструкция сепараторов подшипника
- Материалы колец и тел качения
- Температура отпуска и рабочая температура
- Марка смазки
- Вибрация и шумность
- Частота вращения предельная при пластичной смазке и жидкой
- Максимальная эксплуатационная нагрузка
- Уровень защиты
Таблица взаимозаменяемостей подшипника 1 ШП20
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 1 ШСП20 К | 20 | 35 | 16 | Проточка на внешнем кольце для смазки | ||
| 1 ШСП20 КИ | 20 | 35 | 16 | Проточка на внешнем кольце для смазки | ||
| НУ ШС20 ЮТ | 20 | 35 | 16 | Все детали или часть деталей из нержавеющей стали | Для повышенных температур Специальные тех. требования | |
| Ш20 ЮТ | 20 | 35 | 16 | Все детали или часть деталей из нержавеющей стали | Для повышенных температур | |
| Ш20 ЮТВК | 20 | 35 | 16 | Проточка на внешнем кольце для смазки Все детали или часть деталей из нержавеющей стали | Для повышенных температур | |
| ШЛТ20 | 20 | 35 | 16 | Сепаратор из латуни | Для повышенных температур | |
| ШЛТ20 Ю | 20 | 35 | 16 | Сепаратор из латуни Все детали или часть деталей из нержавеющей стали | Для повышенных температур | |
| ШЛТ20 Ю1Т | 20 | 35 | 16 | Сепаратор из латуни Все детали или часть деталей из нержавеющей стали | Для повышенных температур | |
| ШЛТ20 ЮТ | 20 | 35 | 16 | Сепаратор из латуни Все детали или часть деталей из нержавеющей стали | Для повышенных температур | |
| ШМ20 ЮТ | 20 | 35 | 16 | Все детали или часть деталей из нержавеющей стали | Для повышенных температур | |
| ШМП20 | 20 | 35 | 16 | |||
| ШН20 ЮТ | 20 | 35 | 16 | Все детали или часть деталей из нержавеющей стали | Для повышенных температур | |
| ШП20 К | 20 | 35 | 16 | Проточка на внешнем кольце для смазки | ||
| ШС20 Ю2УТ | 20 | 35 | 16 | Все детали или часть деталей из нержавеющей стали | Для повышенных температур Специальные тех. требования | |
| ШСП20 | 20 | 35 | 16 | |||
| 1 ШСП20 | 20 | 35 | 16 | |||
| ШП20 Е | 20 | 35 | 16 | Сепаратор из текстолита | ||
| ШСП20 И | 20 | 35 | 16 | |||
| ШСП20 КИ | 20 | 35 | 16 | Проточка на внешнем кольце для смазки |
Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.

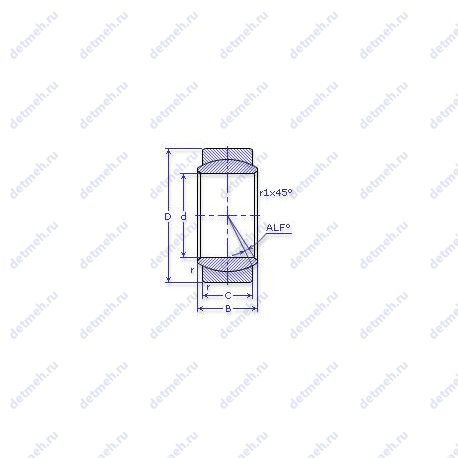

Таблица размеров и характеристик подшипника 1 ШП20
В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.
Производитель ГПЗ-23
ГПЗ-23 — ЗАО "Вологодский подшипниковый завод"
Классификация:
- Обозначение - 1 шп20;
Прочие характеристики:
- ГОСТ - ГОСТ 3635;
- Материал Марка стали - шх-15;
- A (град) Допускаемый угол перекоса - 9;
Габаритные и посадочные размеры:
- d (мм) Внутренний диаметр - 20;
- D (мм) Наружный диаметр - 35;
- В (мм) Ширина - 16;
- m (кг) Масса - 0.066;
- r min (мм) Радиус фаски - 1;
- C (мм) Ширина наружного кольца - 12;
- r1 min (мм) Радиус фаски - 0.5;
Пропускная способность:
- C (kN) Грузоподъемность динамическая - 30;
- Co (kN) Грузоподъемность статическая - 146;
Производитель ГПЗ-22
ГПЗ-22 — ОАО "Дагестанский подшипниковый завод"
Классификация:
- Обозначение - 1 шп20;
Прочие характеристики:
- ГОСТ - ГОСТ 3635;
- A (град) Допускаемый угол перекоса - 9;
- Материал Марка стали - шх-15;
Габаритные и посадочные размеры:
- d (мм) Внутренний диаметр - 20;
- D (мм) Наружный диаметр - 35;
- В (мм) Ширина - 16;
- m (кг) Масса - 0.066;
- C (мм) Ширина наружного кольца - 12;
- r1 min (мм) Радиус фаски - 0.5;
- r min (мм) Радиус фаски - 1;
Пропускная способность:
- C (kN) Грузоподъемность динамическая - 30;
- Co (kN) Грузоподъемность статическая - 146;
Производитель ГПЗ-3
ГПЗ-3 — ОАО "Саратовский подшипниковый завод"
Классификация:
- Обозначение - 1 шп20;
Прочие характеристики:
- ГОСТ - ту 37.553.130;
- Материал Марка стали - шх-15;
- A (град) Допускаемый угол перекоса - 9;
Габаритные и посадочные размеры:
- d (мм) Внутренний диаметр - 20;
- D (мм) Наружный диаметр - 35;
- В (мм) Ширина - 16;
- m (кг) Масса - 0.066;
- r min (мм) Радиус фаски - 1;
- r1 min (мм) Радиус фаски - 0.5;
- C (мм) Ширина наружного кольца - 12;
Пропускная способность:
- C (kN) Грузоподъемность динамическая - 30;
- Co (kN) Грузоподъемность статическая - 146;
