Шарнирный подшипник 2ШП20
Подшипник 2ШП20 — это отечественный шарнирный подшипник, обозначение основновного исполнения ШП20, размер 20*47*15 мм.
Импортный аналог - GEH20E.
Стандарт: ГОСТ
Бренд: ГОСТ
Внутренний диаметр: 20 мм
Наружный диаметр: 47 мм
Ширина: 15 мм
Масса: 0.19 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Префикс ШП — Без отверстий и канавок для смазки, с прорезью на наружном кольце.
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

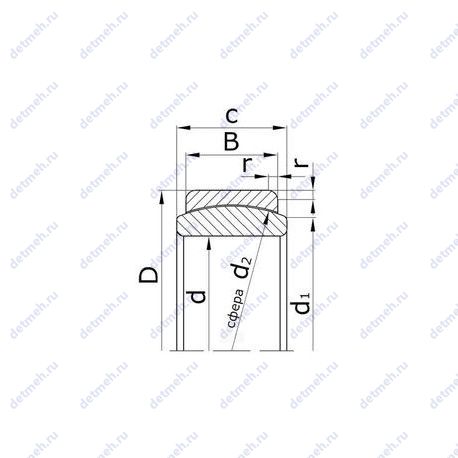

Таблица размеров и характеристик подшипника 2ШП20
Производитель ГОСТ
Подшипники произведенные по стандартам ГОСТ (Государственный стандарт), соответствуют требованиям, установленным для отечественной промышленности. Стандарты регламентируют размеры, материалы, точность изготовления и устойчивость к нагрузкам. Они отличаются надежностью и долговечностью, а также совместимостью с оборудованием, разработанным по советским и российским техническим нормам.
Классификация:
- Основной тип - шарнирный;
Прочие характеристики:
- Номер по - 2шп20;
- Размеры. мм - 20x47x15;
- (d1) диаметр пересечения сферы с торцом кольца подшипника. мм - 23;
- (d2) диаметр сфер колец подшипника. мм - 35;
Габаритные и посадочные размеры:
- Внутренний диаметр - 20 мм;
- Внешний диаметр - 47 мм;
- Ширина (высота) (B) - 15;
- Радиус наружней фаски - 1;
- Масса - 0.19 кг;
- (с) ширина внутреннего кольца. мм - 26;
В таблице приведены основные размеры подшипника 2ШП20, технические характеристики и номинальные значения.
Таблица модификаций подшипника 2ШП20
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| ШП20 | Основное исполнение. | 20 | 35 | 12 | 0.066 |
| ШП20 К | Без отверстий и канавок для смазки, с прорезью на наружном кольце.. Канавка и отверстие для смазки на внутреннем и наружном кольцах.. | 20 | 35 | 16 | 0.062 |
| 1 ШП20 | Без отверстий и канавок для смазки, с прорезью на наружном кольце.. | 20 | 35 | 16 | 0.07 |
| ШП20 Е | Без отверстий и канавок для смазки, с прорезью на наружном кольце.. Одно или два кольца из полимерного материала.. | 20 | 35 | 16 | 0.07 |
Модификации подшипника 2ШП20 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
