Подшипник 32210EM ГОСТ
Модификация 32210EM — это отечественный роликовый радиальный подшипник, однорядный, без бортов на внутреннем кольце, основное конструктивное исполнение - 32210.
Размер подшипника: 50*90*20 мм.
Стандарт: ГОСТ
Бренд: EPK
Внутренний диаметр: 50 мм
Наружный диаметр: 90 мм
Ширина: 20 мм
Масса: 0.496 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица модификаций подшипника 32210EM
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 32210 | Основное исполнение. | 50 | 90 | 20 | 0.58 |
| 32210 Е | Сепаратор из текстолита. | 50 | 90 | 20 | 0.577 |
| 32210 КМ | Модифицированный контакт. | 50 | 90 | 20 | 0.525 |
| 32210 Л | Сепаратор из латуни. | 50 | 90 | 20 | 0.58 |
| 32210 Л1 | Сепаратор из латуни. | 50 | 90 | 20 | 0.58 |
| 5-32210 Л | Сепаратор из латуни. | 50 | 90 | 20 | 0.66 |
| 5 32210 Р | Детали из теплоустойчивой (быстрорежущие) стали. | 50 | 90 | 20 | 0.656 |
| 55 32210 Л1 | Сепаратор из латуни. | 50 | 90 | 20 | 0.58 |
| 55 32210 Р | Детали из теплоустойчивой (быстрорежущие) стали. | 50 | 90 | 20 | 0.656 |
| 6 32210 Б | Сепаратор из безоловянистой бронзы. | 50 | 90 | 20 | 0.5576 |
| 6 32210 Л1 | Сепаратор из латуни. | 50 | 90 | 20 | 0.58 |
| 20 32210 Л2 | Сепаратор из латуни. | 50 | 90 | 20 | 0.58 |
Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
У модификаций подшипников методы контроля бывают разные:
- Категория
- Ряд момента трения
- Группа радиального зазора
- Класс точности
Так же могут отличаться технические требования:
- Увеличенная грузоподъёмность
- Изменения конструктивных решений
- Модифицированный контакт
- Нестандартные материалы
- Специальные технические условия
- Материал и конструкция сепараторов подшипника
- Материалы колец и тел качения
- Температура отпуска и рабочая температура
- Марка смазки
- Вибрация и шумность
- Частота вращения предельная при пластичной смазке и жидкой
- Максимальная эксплуатационная нагрузка
- Уровень защиты
Таблица взаимозаменяемостей подшипника 32210EM
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 2210 | 50 | 90 | 20 | |||
| 12210 | 50 | 90 | 20 | |||
| 42210 | 50 | 90 | 20 | |||
| 102210 | 50 | 90 | 20 | |||
| 102210 М | 50 | 90 | 20 | |||
| 102210M | 50 | 90 | 20 | |||
| 12210 КМ | 50 | 90 | 20 | Проточка на внешнем кольце для смазки | ||
| 2210 КМ | 50 | 90 | 20 | Проточка на внешнем кольце для смазки | ||
| 2210 Л | 50 | 90 | 20 | Сепаратор из латуни | ||
| 2210 ЛМ | 50 | 90 | 20 | Сепаратор из латуни | ||
| 2210KM | 50 | 90 | 20 | Проточка на внешнем кольце для смазки | ||
| 2210ЛM | 50 | 90 | 20 | Сепаратор из латуни | ||
| 32210 КМ | 50 | 90 | 20 | Проточка на внешнем кольце для смазки | ||
| 42210 КМ | 50 | 90 | 20 | Проточка на внешнем кольце для смазки | ||
| 42210 Л | 50 | 90 | 20 | Сепаратор из латуни | ||
| 42210 ЛМ | 50 | 90 | 20 | Сепаратор из латуни | ||
| 42210K3M | 50 | 90 | 20 | Проточка на внешнем кольце для смазки | ||
| 42210M | 50 | 90 | 20 | |||
| 42210Л3M | 50 | 90 | 20 | Сепаратор из латуни | ||
| 42210ЛM | 50 | 90 | 20 | Сепаратор из латуни | ||
| 5 32210 Р | 50 | 90 | 20 | Детали из теплостойких сплавов стали | ||
| 55 32210 Л1 | 50 | 90 | 20 | Сепаратор из латуни | ||
| 55 32210 Р | 50 | 90 | 20 | Детали из теплостойких сплавов стали | ||
| 56 2210 Б2Т | 50 | 90 | 20 | Сепаратор из бронзы | Для повышенных температур | |
| 56-2210 БТ | 50 | 90 | 20 | Сепаратор из бронзы | Для повышенных температур | |
| 6 32210 Б | 50 | 90 | 20 | Сепаратор из бронзы | ||
| 70 2210 КМ | 50 | 90 | 20 | Проточка на внешнем кольце для смазки | ||
| 70 42210 Л3М | 50 | 90 | 20 | Сепаратор из латуни | ||
| 8 102210 М | 50 | 90 | 20 | |||
| 8 12210 КМ | 50 | 90 | 20 | Проточка на внешнем кольце для смазки | ||
| 102210 КМ | 50 | 90 | 20 | Проточка на внешнем кольце для смазки | ||
| В0 12210 КМШ | 50 | 90 | 20 | Проточка на внешнем кольце для смазки | ||
| 70 2210 ЛМ | 50 | 90 | 20 | Сепаратор из латуни | ||
| 70 42210 ЛМ | 50 | 90 | 20 | Сепаратор из латуни | ||
| 78 42210 Л3М | 50 | 90 | 20 | Сепаратор из латуни | ||
| 8 2210 КМ | 50 | 90 | 20 | Проточка на внешнем кольце для смазки | ||
| 8 42210 ЛМ | 50 | 90 | 20 | Сепаратор из латуни |
Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.
Таблица размеров и характеристик подшипника 32210EM
В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.
Производитель ЕРК
Классификация:
- Основной тип - роликовый радиальный;
- Тела качения - ролики;
- Нагрузка - радиальная;

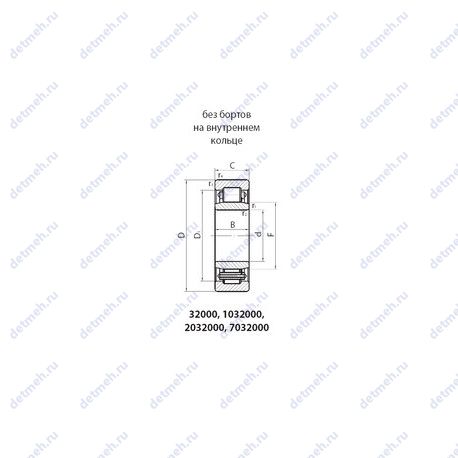

Габаритные и посадочные размеры:
- Внутренний диаметр - 50, 50 мм.;
- Внешний диаметр - 90, 90 мм.;
- Ширина наружной обоймы (C) - 20 мм.;
- Масса - 0.496 кг;
- Ширина (высота) (B) - 20 мм.;
- Внутренний диаметр (F) - 60.4 мм.;
Пропускная способность:
- Грузоподъемность динамическая - 64.4 кн;
- Грузоподъемность статическая - 69.5 кн;
- Частота вращения предельная при пластичной смазке - 6300 об/мин;
- Частота вращения предельная при жидкой смазке - 7500 об/мин;
Прочие характеристики:
- Количество дорожек качения - 1;
- Уплотнение - нет;
- Номер по ГОСТ - 32210em;
- Размер (r1 min.) - 1.1 мм.;
- Размер (D1) - 76.2 мм.;
- Размер (r2 min.) - 1.1 мм.;
- Размер (r3 min.) - 1.1 мм.;
- Размер (r4 min.) - 1.1 мм.;
