Шарнирный подшипник 160FSF230
Подшипник 160FSF230 — это импортный шарнирный подшипник, обозначение основновного исполнения 160, размер 160*230*105 мм.
Стандарт: ISO
Бренд: NSK
Внутренний диаметр: 160 мм
Наружный диаметр: 230 мм
Ширина: 105 мм
Масса: 14 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс F — Механически обработанный сепаратор из стали или специального чугуна
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника 160FSF230
Производитель NSK
Компания NSK производит подшипники с 1916 года, являясь пионером в производстве шариковых подшипников в Японии. В настоящее время компания имеет большой опыт производства различных типов подшипников, широко используемых в автомобильной промышленности и машиностроении, а также компонентов мехатронных систем.

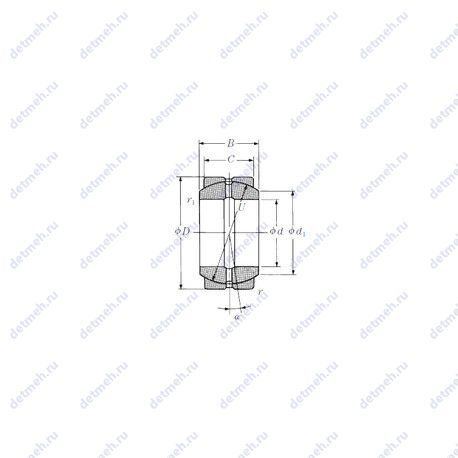

Габаритные и посадочные размеры:
- Масса: 14 кг
- Угол наклона (α): 8°
- Радиус наружней фаски: 2 мм
- Ширина (высота) (B): 105 мм.
- Ширина наружной обоймы (C): 80 мм
- Высота. мм: 105
- Внешний диаметр: 230 мм
- Внутренний диаметр: 160 мм
Прочие характеристики:
- Размер (U): 200
- Размер (d1): 170 мм.
- Размер (r1 min.): 1 мм
- Уплотнение: нет
- Размеры. мм: 160x230x105
Пропускная способность:
- Грузоподъемность статическая: 3250 кн
- Грузоподъемность динамическая: 1250 кн
Классификация:
- Основной тип: шарнирный
- Обозначение: 160fsf230
В таблице приведены основные размеры подшипника 160FSF230, технические характеристики и номинальные значения.
Таблица модификаций подшипника 160FSF230
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| GX160T | Механически обработанный сепаратор из текстолита. | 160 | 290 | 66 | 25 |
| GX160S | Шарнирный подшипник. | 160 | 272 | 66 | 23 |
| GW 160 | С канавкой для смазывания. | 160 | 290 | 77 | 23.8 |
| 160RF93 | Механически обработанный сепаратор из стали или специального чугуна. | 160 | 340 | 133 | 62.8 |
| 160RU02 | Шарнирный подшипник. | 160 | 290 | 48 | 14.4 |
| 160RT91 | Механически обработанный сепаратор из текстолита. | 160 | 250 | 73 | 13.7 |
| 160RU03 | Шарнирный подшипник. | 160 | 340 | 68 | 32.2 |
| 160RT03 | Механически обработанный сепаратор из текстолита. | 160 | 340 | 68 | 32.2 |
| 160RU92 | Шарнирный подшипник. | 160 | 290 | 98 | 29.8 |
| 160RU51 | Шарнирный подшипник. | 160 | 250 | 40 | 7.5 |
| 160RU93 | Шарнирный подшипник. | 160 | 340 | 133 | 62.8 |
| 160RT92 | Механически обработанный сепаратор из текстолита. | 160 | 290 | 98 | 29.8 |
| 160RJ93 | Штампованный сепаратор из стального листа. | 160 | 340 | 133 | 62.8 |
| 160RJ30 | Штампованный сепаратор из стального листа. | 160 | 240 | 60 | 9.8 |
| 160RT51 | Механически обработанный сепаратор из текстолита. | 160 | 250 | 40 | 7.5 |
| 160RN02 | Канавка под стопорное кольцо на наружном кольце подшипника. | 160 | 290 | 48 | 14.4 |
| 160RJ92 | Штампованный сепаратор из стального листа. | 160 | 290 | 98 | 29.8 |
| 160RN51 | Канавка под стопорное кольцо на наружном кольце подшипника. | 160 | 250 | 40 | 7.5 |
| 160RT93 | Механически обработанный сепаратор из текстолита. | 160 | 340 | 133 | 62.8 |
| 160RT02 | Механически обработанный сепаратор из текстолита. | 160 | 290 | 48 | 14.4 |
| 160RN93 | Канавка под стопорное кольцо на наружном кольце подшипника. | 160 | 340 | 133 | 62.8 |
| 160RN03 | Канавка под стопорное кольцо на наружном кольце подшипника. | 160 | 340 | 68 | 32.2 |
| 160RJ03 | Штампованный сепаратор из стального листа. | 160 | 340 | 68 | 32.2 |
| 160RN92 | Канавка под стопорное кольцо на наружном кольце подшипника. | 160 | 290 | 98 | 29.8 |
| 160RJ51 | Штампованный сепаратор из стального листа. | 160 | 250 | 40 | 7.5 |
| 160RN91 | Канавка под стопорное кольцо на наружном кольце подшипника. | 160 | 250 | 73 | 13.7 |
| 160RJ91 | Штампованный сепаратор из стального листа. | 160 | 250 | 73 | 13.7 |
| 160RN30 | Канавка под стопорное кольцо на наружном кольце подшипника. | 160 | 240 | 60 | 9.8 |
| 160RF30 | Механически обработанный сепаратор из стали или специального чугуна. | 160 | 240 | 60 | 9.8 |
| 160RF51 | Механически обработанный сепаратор из стали или специального чугуна. | 160 | 250 | 40 | 7.5 |
| 160RF91 | Механически обработанный сепаратор из стали или специального чугуна. | 160 | 250 | 73 | 13.7 |
| 160RF92 | Механически обработанный сепаратор из стали или специального чугуна. | 160 | 290 | 98 | 29.8 |
| GE160AW | Без кольцевой канавки и смазочных отверстий в наружном кольце. | 160 | 290 | 65 | 23.8 |
| BA160-4 | Шарнирный подшипник. | 160 | 250 | 40 | 7.14 |
| GAC160T | Механически обработанный сепаратор из текстолита. | 160 | 240 | 51 | 9.79 |
| GAC160S | Шарнирный подшипник. | 160 | 240 | 51 | 9.79 |
| GE160SX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 160 | 240 | 51 | 9.6 |
| GE160DO | Шарнирный подшипник. | 160 | 230 | 105 | 14 |
| SA1-160 | Шарнирный подшипник. | 160 | 230 | 105 | 14.4 |
| 160RJ02 | Штампованный сепаратор из стального листа. | 160 | 290 | 48 | 14.4 |
Модификации подшипника 160FSF230 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
