Шарнирный подшипник TAPR 435 N

Подшипник TAPR 435 N — это импортный шарнирный подшипник, обозначение основновного исполнения 435, размер 35*0*30 мм.

Стандарт: ISO
Бренд: ISB
Внутренний диаметр: 35 мм
Наружный диаметр: 0 мм
Ширина: 30 мм
Масса: 1.26 кг

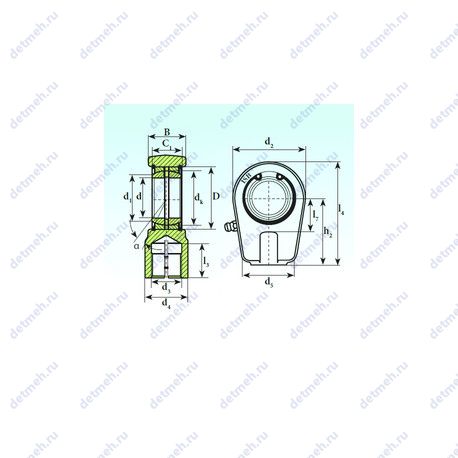

Подшипник TAPR 435 N чертеж — Чертеж подшипника TAPR 435 N

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс N — Канавка под стопорное кольцо на наружном кольце подшипника

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника TAPR 435 N

Производитель ISB

ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.

Прочие характеристики:

Размер (d2) - 78 мм.;
Размер (D) - 55 мм.;
Размер (d5) - 66 об/мин;
Размер (l4 max.) - 112 мм.;
Размер (C1) - 25 мм.;
Размер (l7 min.) - 38 мм.;
Размер (dk) - 47 мм.;
Размер (h2) - 70 мм.;
Резьба (G) - m28x1.5;
Размер (l3 min.) - 29 мм.;
Размер (d4) - 40 мм.;
Размер (d1) - 39.7 мм.;
Уплотнение - нет;

Классификация:

Основной тип - шарнирный;
Обозначение - tapr 435 n;

Габаритные и посадочные размеры:

Угол наклона (α) - 6°;
Масса - 1.26 кг;
Ширина (высота) (B) - 30 мм;
Внутренний диаметр - 35 мм;

Пропускная способность:

Грузоподъемность статическая - 153 кн;
Грузоподъемность динамическая - 80 кн;

В таблице приведены основные размеры подшипника TAPR 435 N, технические характеристики и номинальные значения.

Таблица модификаций подшипника TAPR 435 N

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
435-S/430X	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Рабочая температура (термическая стабилизация) до 350°C.	45	90	29.9	0.8

Модификации подшипника TAPR 435 N - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
TAPR 535 U	35	0	30
