Шарнирный наконечник TAPR 535 U
Подшипник TAPR 535 U — это импортный шарнирный подшипник, обозначение основновного исполнения 535, размер 35*0*30 мм.
Стандарт: ISO
Бренд: ISB
Внутренний диаметр: 35 мм
Наружный диаметр: 0 мм
Ширина: 30 мм
Масса: 1.26 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

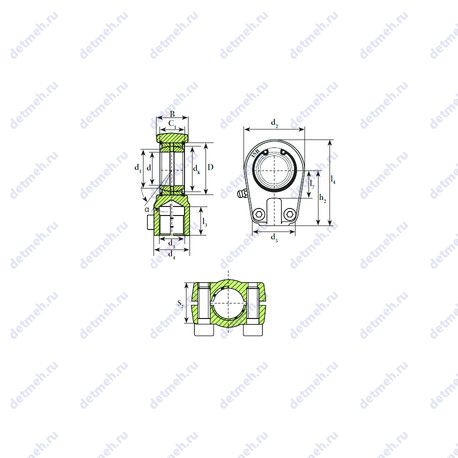

Таблица размеров и характеристик подшипника TAPR 535 U
Производитель ISB
ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.
Прочие характеристики:
- Размер (d2): 78 мм.
- Размер (D): 55 мм.
- Размер (S2): 28
- Размер (d5): 66 об/мин
- Размер (l4 max.): 112 мм.
- Размер (C1): 25 мм.
- Размер (l7 min.): 38 мм.
- Размер (dk): 47 мм.
- Размер (h2): 70 мм.
- Резьба (G): m28x1.5
- Размер (l3 min.): 29 мм.
- Размер (d4): 40 мм.
- Размер (d1): 39.7 мм.
- Уплотнение: нет
Классификация:
- Основной тип: шарнирный
- Обозначение: tapr 535 u
Габаритные и посадочные размеры:
- Угол наклона (α): 6°
- Масса: 1.26 кг
- Ширина (высота) (B): 30 мм
- Внутренний диаметр: 35 мм
Пропускная способность:
- Грузоподъемность статическая: 153 кн
- Грузоподъемность динамическая: 80 кн
В таблице приведены основные размеры подшипника TAPR 535 U, технические характеристики и номинальные значения.
Таблица модификаций подшипника TAPR 535 U
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| K535-532-A | Осевой цилиндрический ролик и клетка в сборе. | 44.45 | 111.125 | 36.957 | 1.88 |
| 4T-535/532A | Цементованная сталь, коэффициент материала a2 = 1,4 и взаимозаменяемость. | 44.45 | 111.125 | 36.957 | 1.84 |
Модификации подшипника TAPR 535 U - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| TAPR 435 N | 35 | 0 | 30 |
